Installazione elettrica della Somfy Outdoor Camera

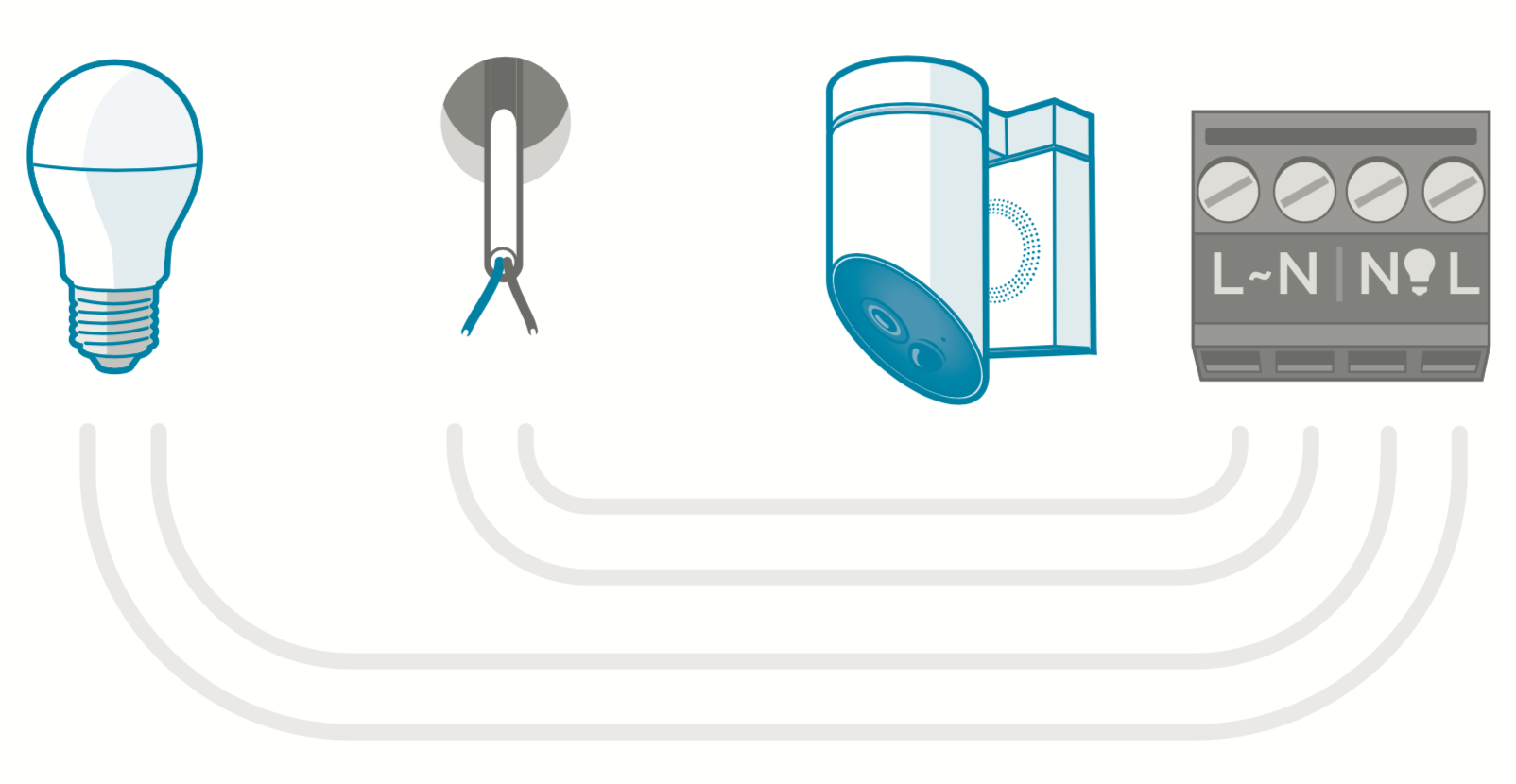

La Somfy Outdoor Camera può essere collegata elettricamente in tre modi:

A. Collegamento a un ingresso elettrico
B. Collegamento a un’illuminazione esistente
C. Collegamento a una presa elettrica



ATTENZIONE! Prima di effettuare qualsiasi operazione, interrompere l’elettricità. Intervenire su un impianto elettrico presenta dei rischi. Se non si è una persona qualificata, rivolgerti a un professionista.

Prima di iniziare, verificare i requisiti necessari per installare la telecamera e il materiale necessario > Prima di installare la Somfy Outdoor Camera

A. Collegamento a un ingresso elettrico

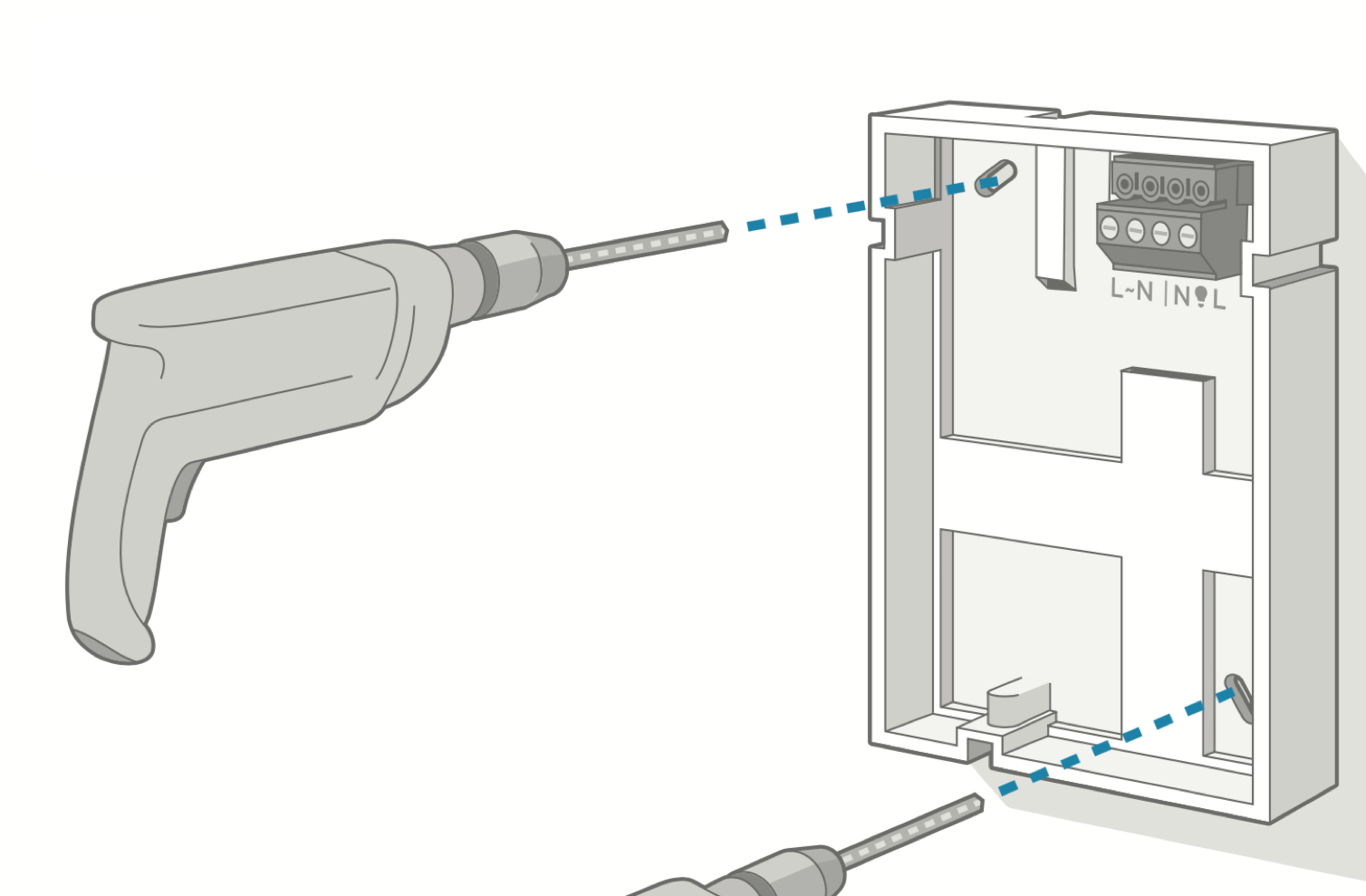

1. Effettuare i fori per la piastra di fissaggio

Prima di forare, assicurarsi dell’assenza di canalizzazioni e cavi elettrici incastrati. Rispettare tutte le normative locali. Dopo aver preso conoscenza dei consigli di posizionamento e determinato la corretta posizione della telecamera:

• posizionare la piastra di fissaggio nella sua posizione definitiva,
• effettuare i segni dei fori con una matita adatta,
• procedere alla foratura con una punta da 5 mm,
• inserire i tasselli nei fori.

Attenzione! Non fissare immediatamente la piastra al muro, si dovrà prima collegarla elettricamente.

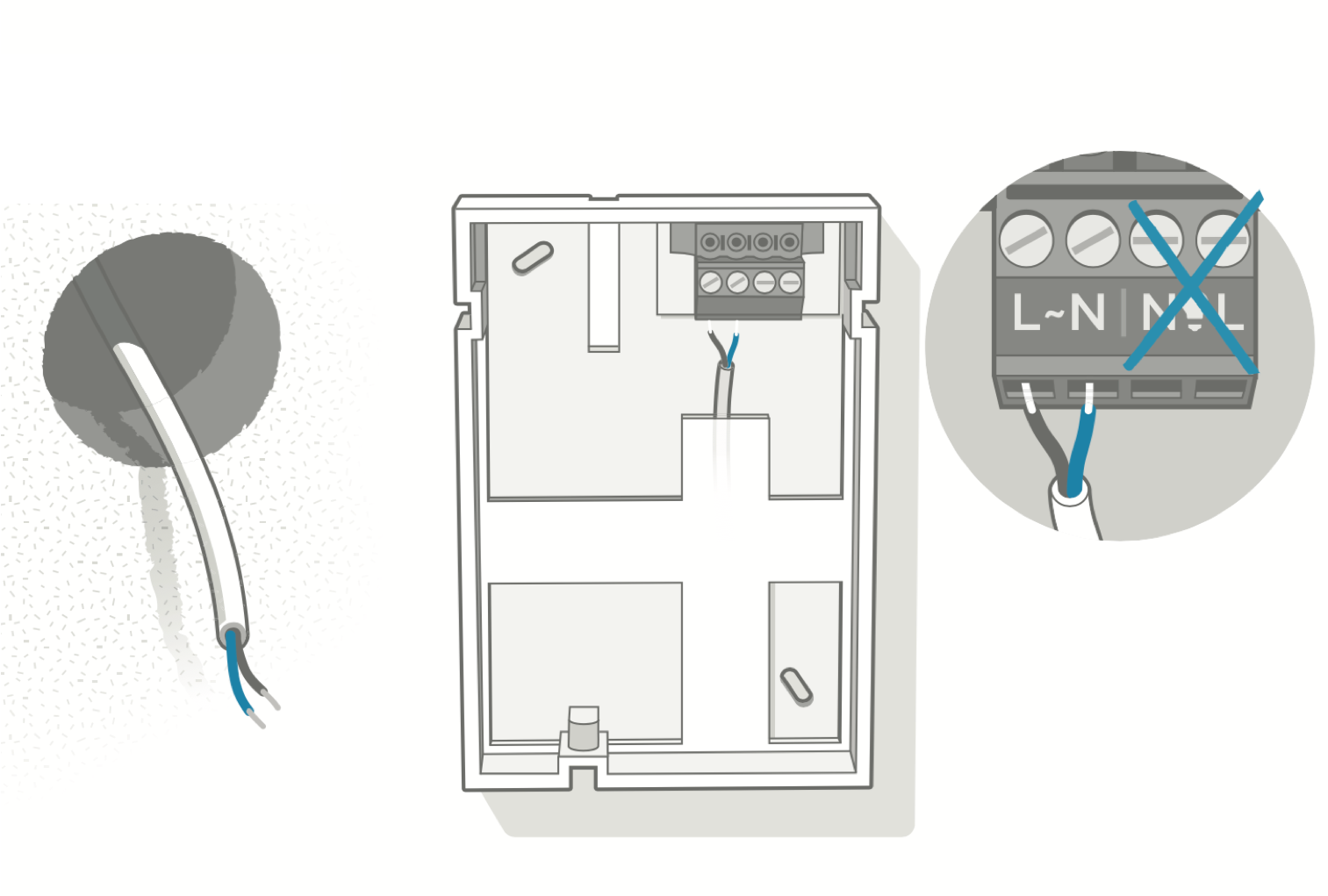

2. Collegare elettricamente la piastra

Prendere la piastra e avvicinarsi all’ingresso elettrico:

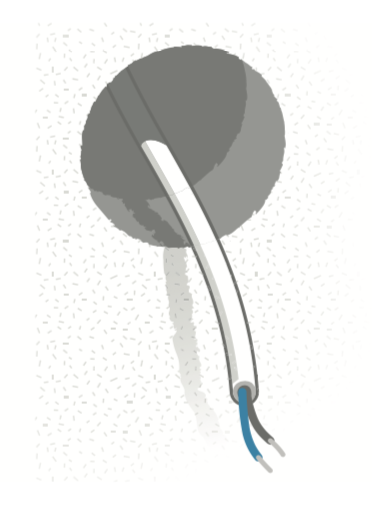

• liberare l’ingresso elettrico,
• preparare i fili elettrici ,
• identificare la parte sinistra della morsettiera della piastra, indicata da un simbolo di  corrente alternata (un'onda),
• collegare il filo BLU (NEUTRO) al morsetto N,
• collegare il filo marrone (FASE) al morsetto L,
• il filo di messa a terra (GND) non è necessario.

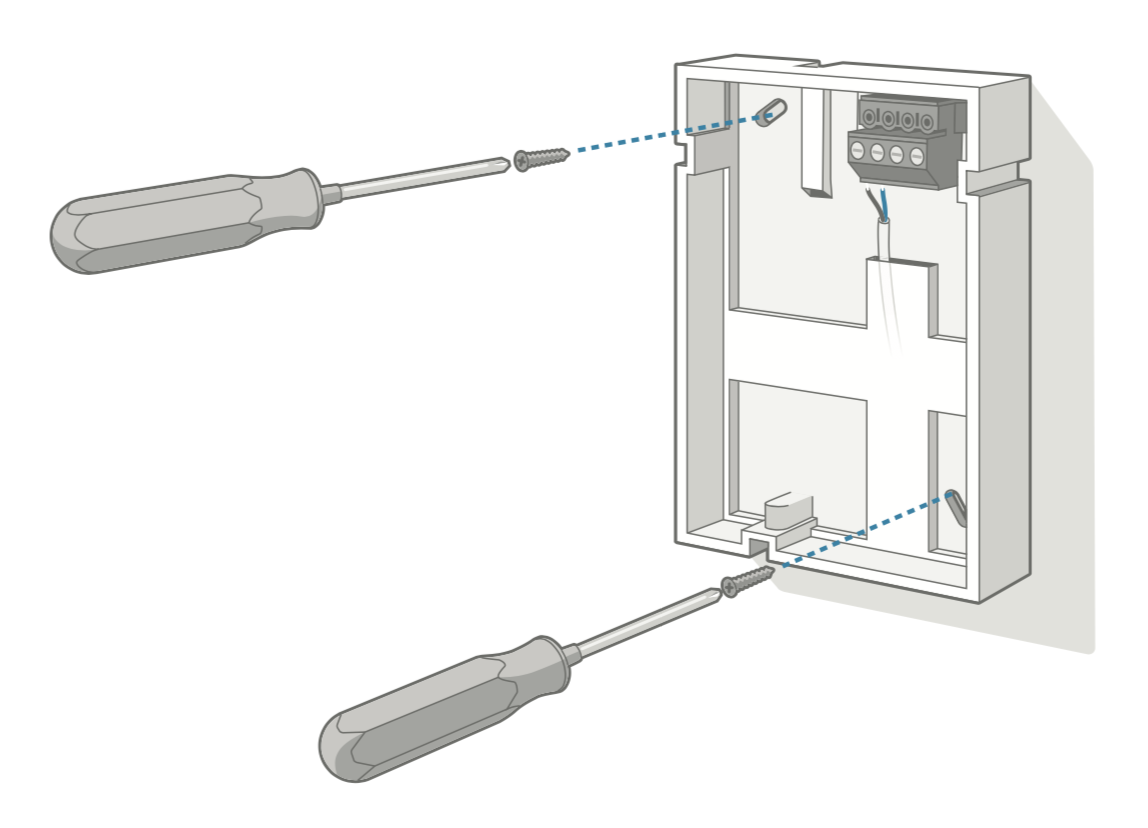

3. Fissare la piastra

Una volta terminata la fase 2:

• ordinare i cavi dietro alla piastra affinché questa sia posizionata ben dritta sul muro,
• con un cacciavite a croce, fissare la piastra al muro con le viti fornite.

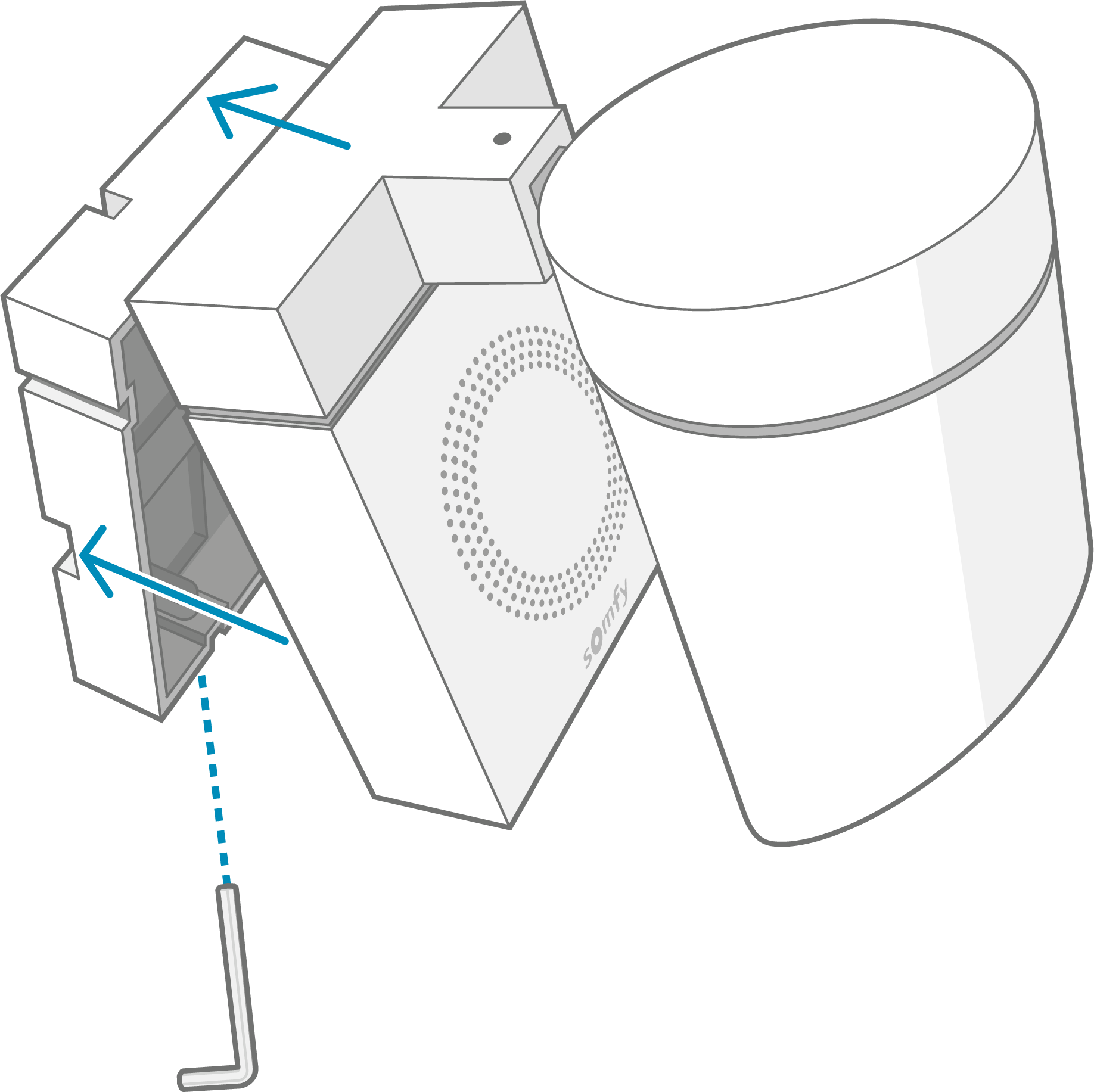

4. Fissare la telecamera

• fissare la telecamera sulla piastra di fissaggio,
• ora assicurare la telecamera con la vite di sicurezza posta sulla parte inferiore della piastra avvitandola con la chiave Allen fornita.



5. Ricollegare la corrente

Ora la telecamera è posizionata ed è possibile ripristinare la corrente dal quadro elettrico. Dopo alcuni secondi:

• la telecamera si avvierà ed emetterà un bip,
• il LED sulla parte anteriore si accenderà in blu fisso e poi lampeggerà in blu.

Ora è possibile installarla dall’app Somfy Protect per poterla controllare.

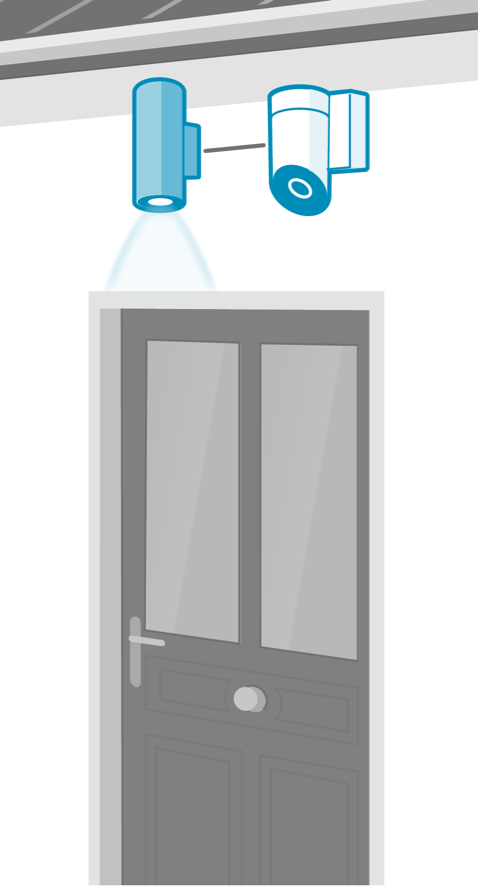

B. Collegamento a un’illuminazione esistente

Prima di cominciare verificare i requisiti necessari al collegamento della telecamera a un’illuminazione esistente > Prima di installare la Somfy Outdoor Camera



1. Effettuare dei fori per la piastra di fissaggio

Prima di forare, assicurarsi dell’assenza di canalizzazioni e cavi elettrici incastrati. Rispettare tutte le normative locali. Dopo aver preso conoscenza dei consigli di posizionamento e determinato la corretta posizione della telecamera tenendo conto della lampada:

• posizionare la piastra di fissaggio sulla sua posizione definitiva,
• effettuare i segni dei fori con una matita adatta,
• procedere alla foratura con una punta da 5 mm,
• inserire i tasselli nei fori.

Attenzione! Non fissare subito la piastra al muro, prima è necessario collegarla elettricamente.



2. Collegare elettricamente la piastra

Prima parte: alimentazione elettrica della telecamera

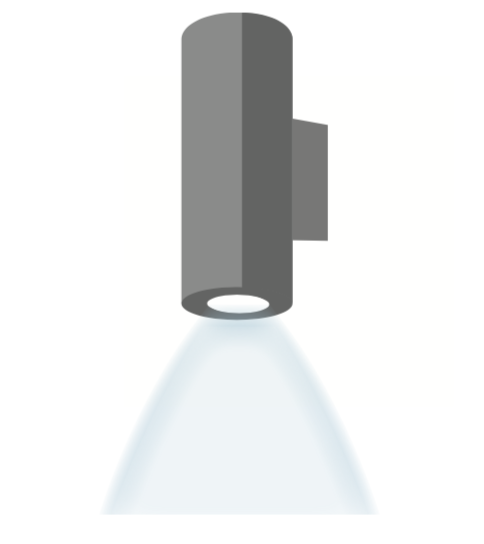

• togliere la lampada esistente scollegando il suo ingresso elettrico,
• liberare i fili elettrici per preparare i cavi,
• munirsi di un cavo elettrico adatto all’esterno,
• collegarlo ai fili elettrici appena liberati (si potrà utilizzare un domino elettrico o un connettore – serracavi - per fare il collegamento) e dirigerlo poi verso la piastra della telecamera,
• identificare la parte sinistra della morsettiera della piastra, indicata da un simbolo di corrente alternata (un’onda),
• connettere il filo blu (NEUTRO) al morsetto N,
• connettere il filo marrone (FASE) al morsetto L ,
• il filo di messa a terra (GND) non è necessario.

Seconda parte: controllo dell’illuminazione

Per guidare l’illuminazione, si dovrà collegarla alla piastra della telecamera:

• munirsi di un secondo cavo elettrico adatto all’esterno, della stessa lunghezza del primo,
• identificare la parte destra della morsettiera della piastra, indicata da un simbolo a forma di lampadina,
• connettere il filo blu (NEUTRO) al morsetto N,
• connettere il filo marrone (FASE) al morsetto L,
• il filo di messa a terra (GND) non è necessario,
• dirigere poi il cavo verso la lampada e collegarlo a quest’ultima per poterla controllare.

Terza parte: finalizzazione e messa in sicurezza dei cavi

La piastra di fissaggio dovrà avere due cavi elettrici collegati:

• uno che l’alimenta elettricamente,
• l’altro che permette di guidare l’illuminazione.

Ora si potrà:

• rifissare la lampada nella sua posizione originale,
• ricollegare il filo di messa a terra (GND) se è stato scollegato,
• proteggere i due cavi collegando la lampada alla telecamera con uno scivolo o passacavi da fissare al muro.



3. Fissare la piastra

Una volta terminata la fase 2:

• ordinare i cavi dietro alla piastra e sul bordo lato illuminazione affinché sia ben dritta sul muro,
• con un cacciavite a croce, fissare la piastra al muro con le viti fornite.



4. Fissare la telecamera

• fissare la telecamera alla piastra di fissaggio,
• ora assicurare la telecamera con la vite di sicurezza posta sulla parte inferiore della piastra avvitandola con la chiave Allen fornita.



5. Ripristinare la corrente

Ora la telecamera è posizionata ed è possibile ricollegare la corrente dal quadro elettrico. Dopo alcuni secondi:

• la telecamera si avvierà ed emetterà un bip,
• il LED sulla parte anteriore si accenderà in blu fisso e poi lampeggerà in blu,
• la lampada si accenderà, il che significa che è collegata correttamente alla corrente.

Ora è possibile installarla dall'app Somfy Protect per poterla controllare.

 C. Collegamento a una presa elettrica

1. Effettuare i fori per la piastra di fissaggio

Prima di forare, assicurarsi dell’assenza di canalizzazioni e cavi elettrici incastrati. Rispettare tutte le normative locali. Dopo aver preso conoscenza dei consigli di posizionamento e determinato la corretta posizione della telecamera:

• posizionare la piastra di fissaggio nella sua posizione definitiva,
• effettuare i segni dei fori con una matita adatta,
• procedere alla foratura con una punta da 5 mm,
• inserire i tasselli nei fori.

Attenzione! Non fissare immediatamente la piastra al muro, si dovrà prima collegarla elettricamente.

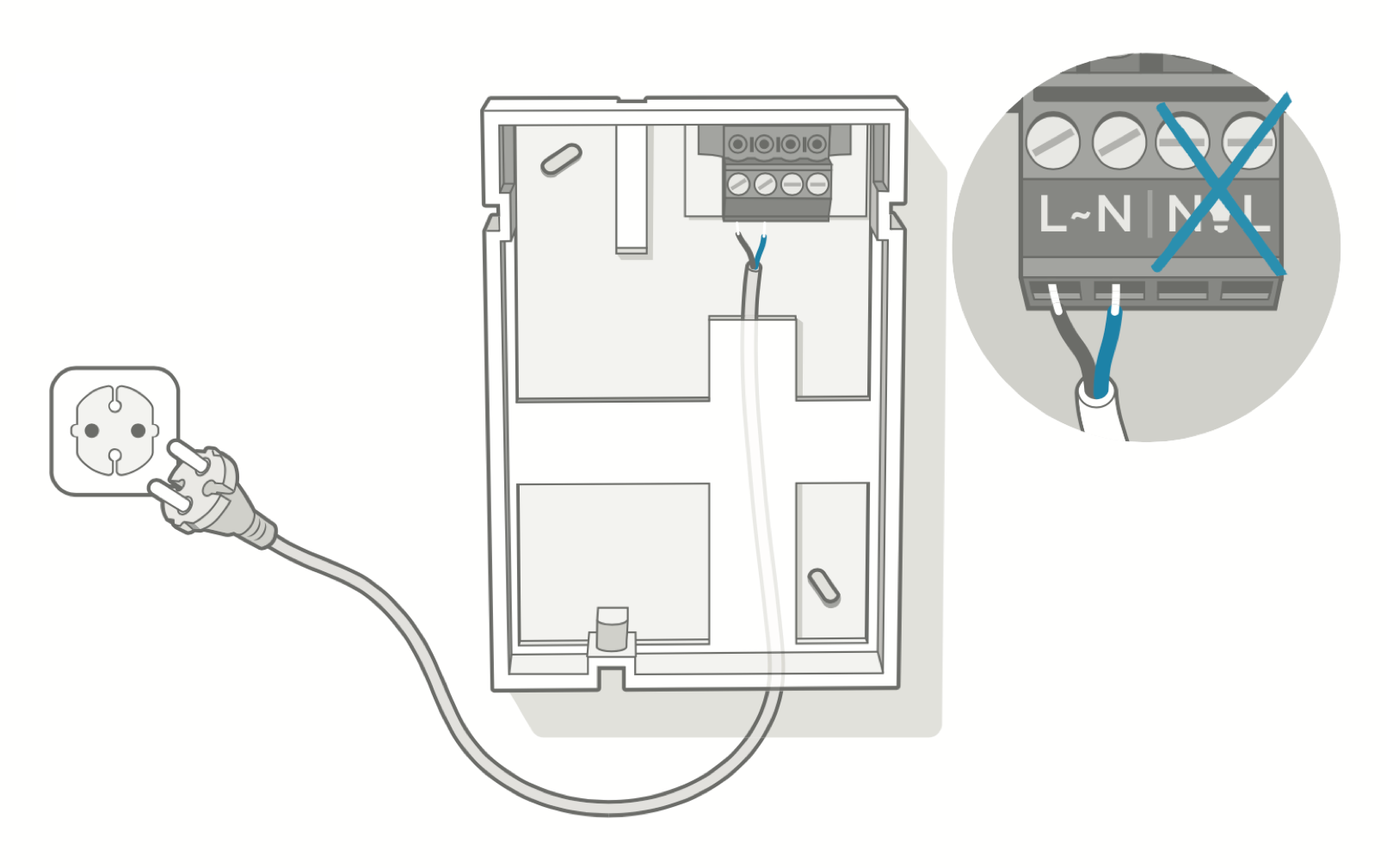

2. Collegare la piastra elettricamente

Munirsi della piastra e del cavo elettrico adatto:

• identificare la parte sinistra della morsettiera della piastra, indicata da un simbolo di corrente alternata (onda),
• connettere il filo blu (NEUTRO) al morsetto N,
• connettere il filo marrone (FASE) al morsetto L,
• il filo di messa a terra (GND) non è necessario.



3. Fissare la piastra

Una volta terminata la fase 2:

• ordinare i cavi dietro alla piastra affinché sia ben dritta sul muro,
• con un cacciavite a croce, fissare la piastra al muro con le viti fornite.



4. Fissare la telecamera

• fissare la telecamera sulla piastra di fissaggio,
• ora assicurare la telecamera con la vite di sicurezza posta sulla parte inferiore della piastra avvitandola con la chiave Allen fornita.



5. Collegare la telecamera

Ora la telecamera è posizionata ed è possibile ricollegala alla presa elettrica. Dopo alcuni secondi:

• la telecamera si avvierà ed emetterà un bip,
• il LED sulla parte anteriore si accenderà in blu fisso e poi lampeggerà in blu.

Ora è possibile installarla dall’app Somfy Protect per poterla controllare > Installazione della Somfy Outdoor Camera dall’app
