Uw Somfy Outdoor Camera kan op drie manieren op het elektriciteitsnet worden aangesloten:
A. Aansluiting op een elektrische ingang
B. Aansluiting op een bestaande verlichting
C. Aansluiting op een stopcontact
LET OP! Voordat u handelingen verricht, moet de elektriciteit worden afgesloten. Werken aan een elektrische installatie houdt risico's in. Als u niet gekwalificeerd bent, roep dan de hulp in van een professional.
Voordat u begint, moet u de vereiste voorwaarden om de camera en de noodzakelijke toebehoren te installeren controleren > Voor het installeren van de Somfy Outdoor Camera
A. Aansluiting op een elektrische ingang

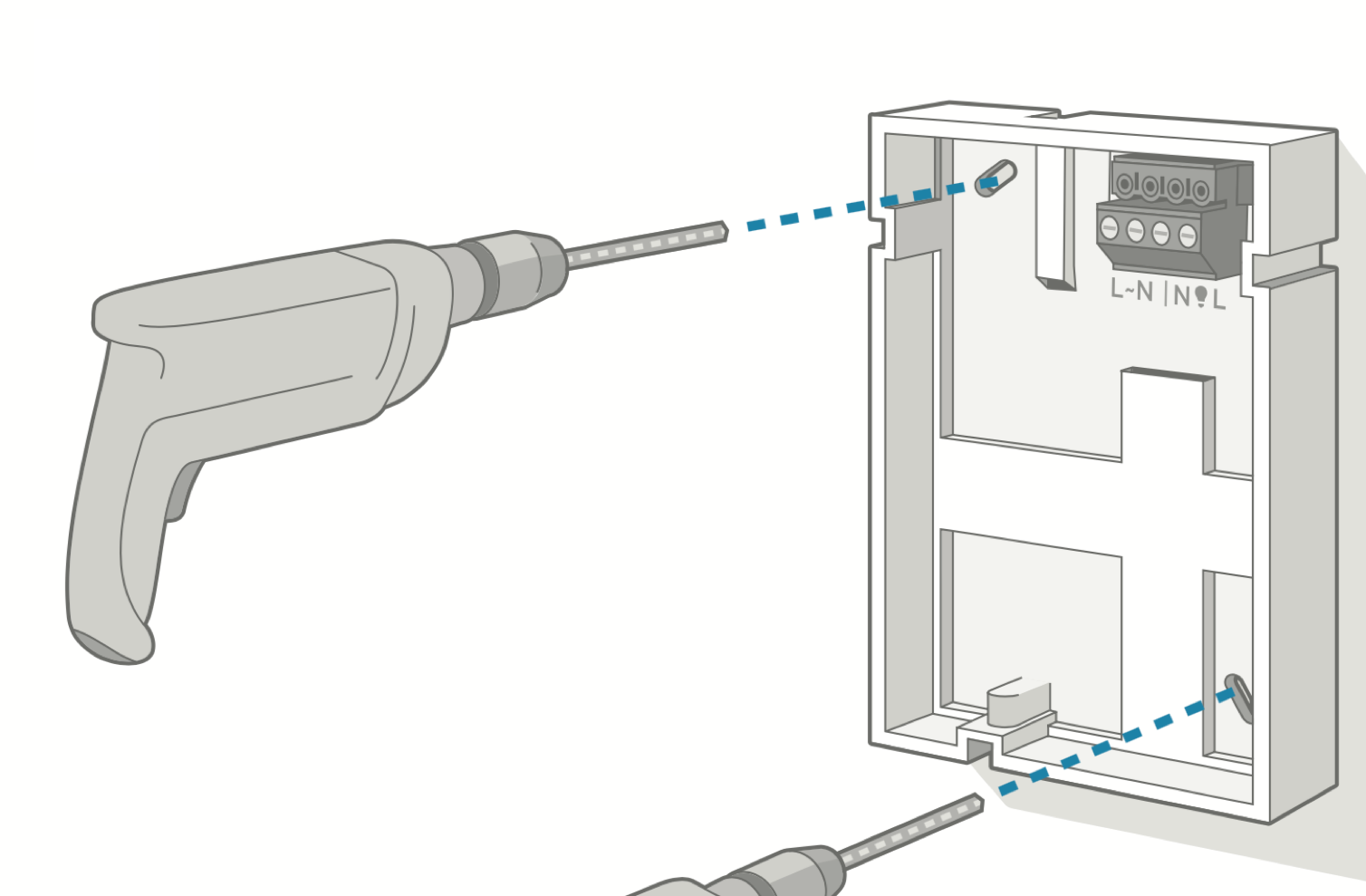

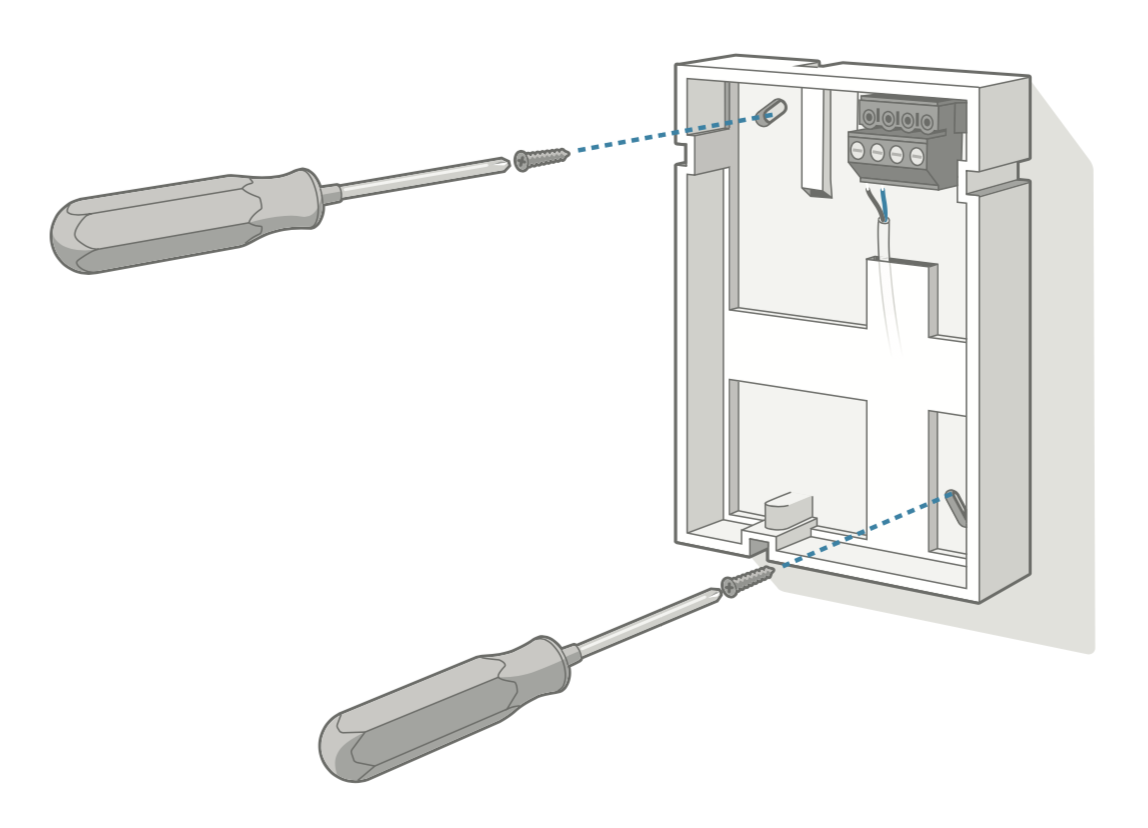

- Boor de gaten voor de bevestigingsplatine
Voordat u gaat boren, moet u zich ervan vergewissen dat er geen buizen of elektrische leidingen aanwezig zijn. Houd u aan de lokale regelgeving. Nadat u kennis hebt genomen van de aanlegadviezen en de goede plaats voor de camera hebt vastgesteld:
- plaatst u de bevestigingsplatine op de definitieve plaats
- markeert u de herkenningspunten van de gaten door middel van een speciaal potlood
- maak u de boorgaten met behulp van een boortje van 5mm
- doet u de pluggen in de gaten
Let op! Bevestig de platine niet meteen aan de muur, u moet hem eerst aansluiten op het stroomnet.

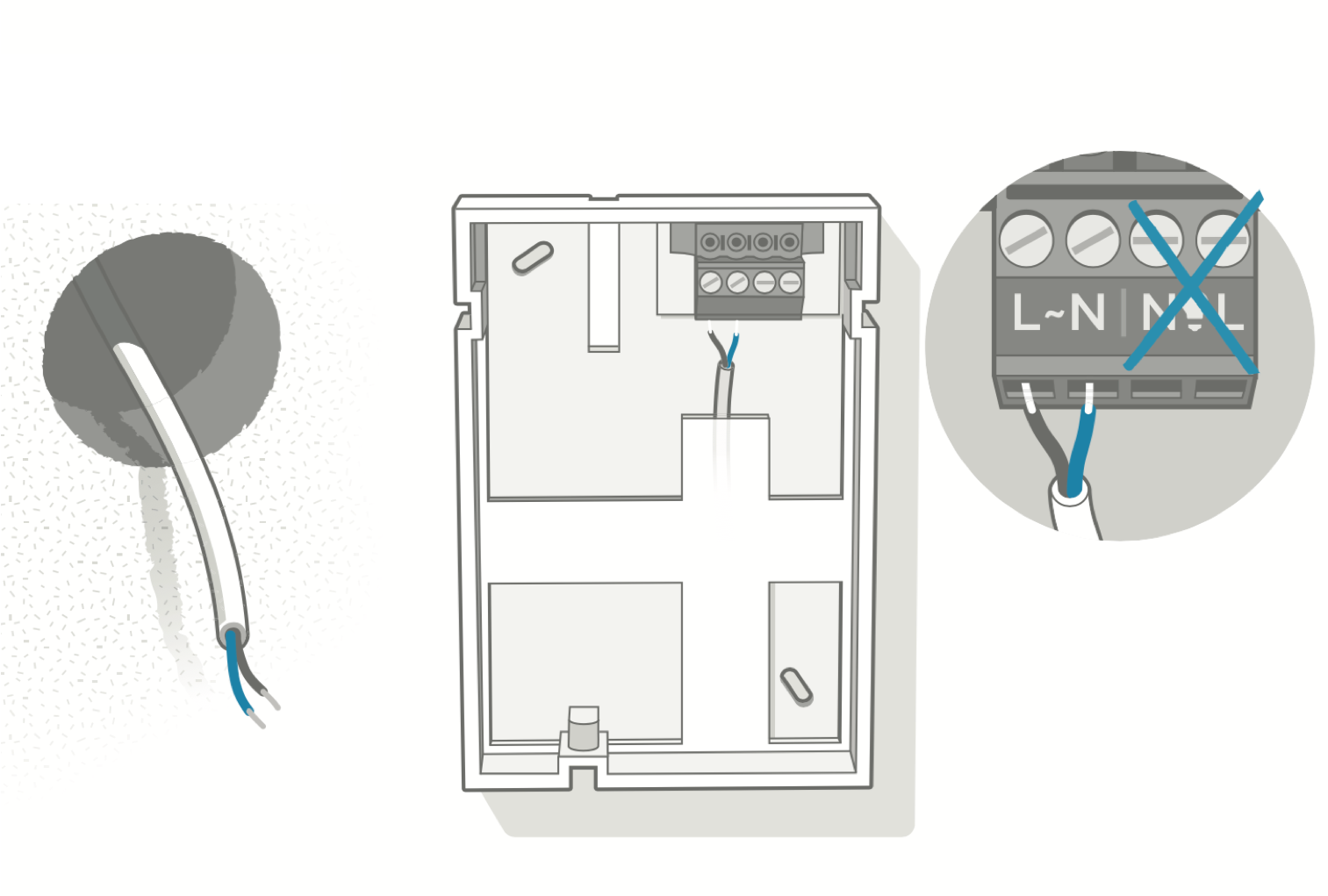

- Sluit de platine aan op het stroomnet
Neem de platine en loop naar de elektrische aansluiting:

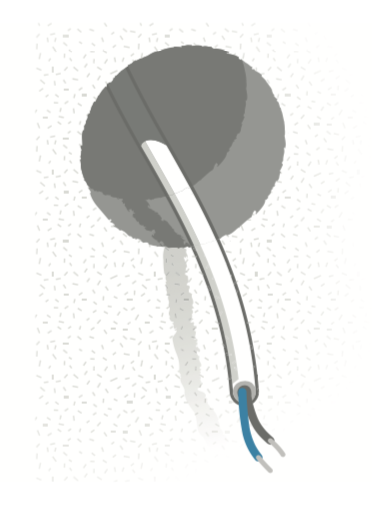

- Maar de elektrische aansluiting vrij
- Bereid de elektrische draden voor
- Zoek het linker deel van de klemmenstrook van de platine waarop het wisselstroomsymbool staat (een golf)
- Verbind de blauwe draad (NEUTRAAL) met de N-klem
- Verbind de bruine draad (FASE) met de L-klem
- De aardedraad (GND) is niet nodig
- De platine bevestigen
Zodra de 2e stap is beëindigd:
- orden de bekabeling aan de achterkant van de platine zodat deze plat tegen de muur rust
- met behulp van een kruiskopschroevendraaier bevestigt u de platine met de meegeleverde schroeven aan de muur

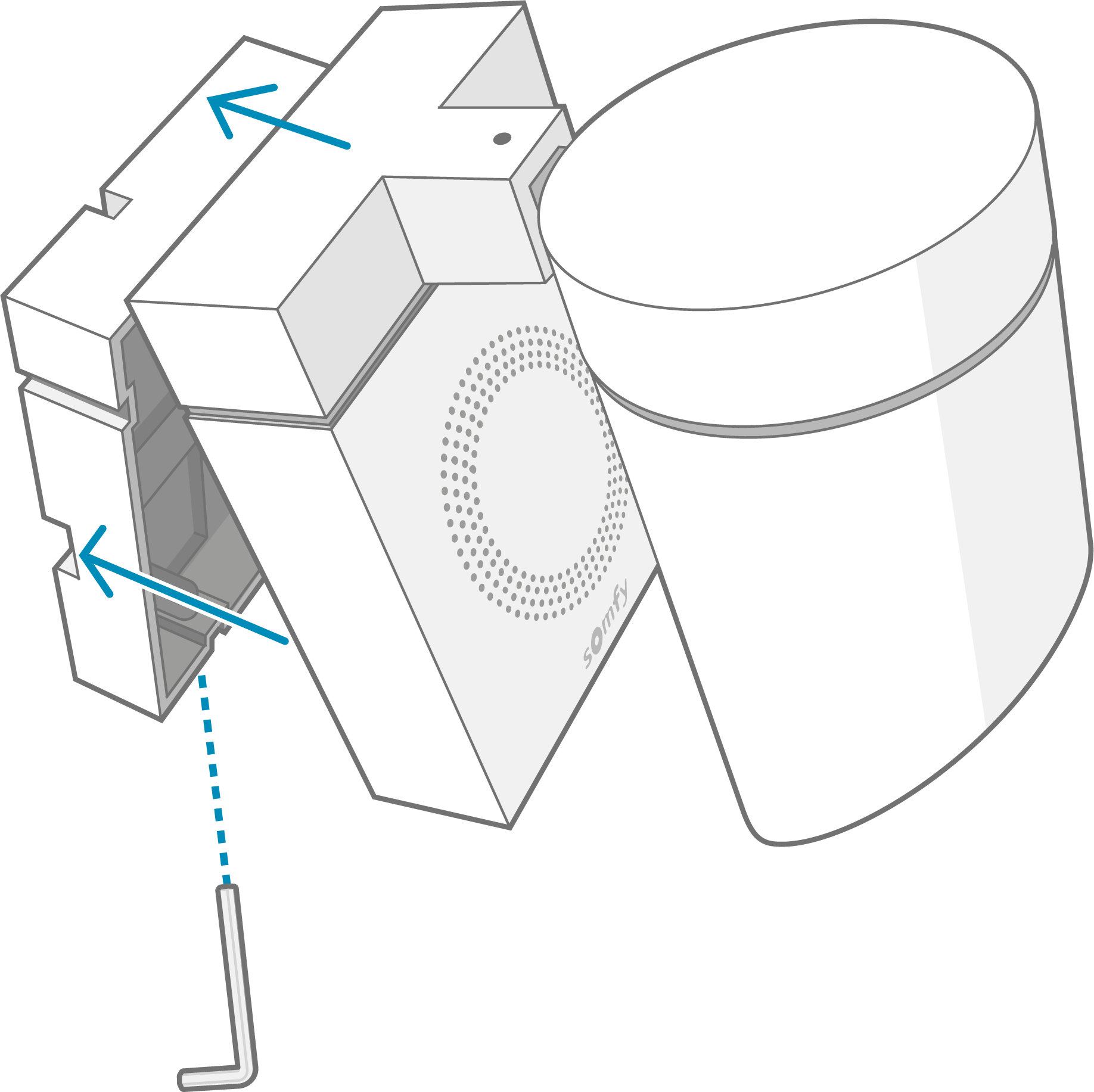

- De camera bevestigen
- klem de camera op de bevestigingsplatine
- maak nu de camera vast met de veiligheidsschroef onderaan de platine die u vastdraait met de meegeleverde Allen-sleutel
- Herstel de stroom
Uw camera zit nu vast en u kunt op het paneel de stroom herstellen. Na een paar seconden:
- de camera start en geeft een pieptoon
- de LED aan de voorkant gaat continu blauw branden en daarna blauw knipperen
U kunt hem nu installeren vanaf de Somfy Protect-app zodat u hem kunt controleren.

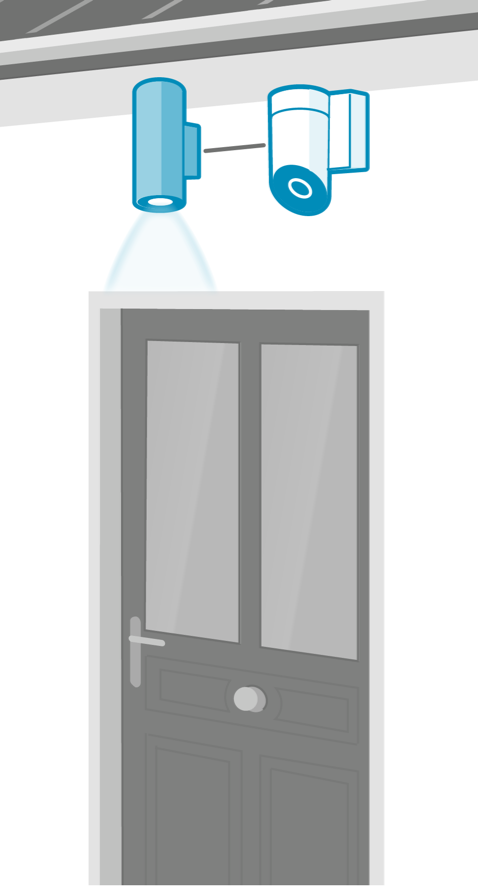

B. Aansluiting op een bestaande verlichting
Voordat u begint, moet u de vereiste voorwaarden om de camera op een bestaande verlichting aan te sluiten controleren > Voor het installeren van de Somfy Outdoor Camera
- Boor de gaten voor de bevestigingsplatine
Voordat u gaat boren, moet u zich ervan vergewissen dat er geen buizen of elektrische leidingen aanwezig zijn. Houd u aan de lokale regelgeving. Nadat u kennis hebt genomen van de aanlegadviezen en de goede plaats voor de camera hebt vastgesteld:
- plaatst u de bevestigingsplatine op de definitieve plaats
- markeert u de herkenningspunten van de gaten door middel van een speciaal potlood
- maak u de boorgaten met behulp van een boortje van 5mm
- doet u de pluggen in de gaten
Let op! Bevestig de platine platine niet meteen aan de muur, u moet hem eerst aansluiten op het stroomnet.
- Sluit de platine aan op het stroomnet
Eerste deel: elektrische voeding van de camera
- verwijder uw bestaande lamp door deze los te koppelen van het stroomnet
- maak de elektrische draden vrij ter voorbereiding van de bekabeling
- zorg dat u een aangepaste elektriciteitskabel hebt voor de buitenkant
- sluit hem aan op de elektrische draden die u hebt vrijgemaakt (u kunt een kroonsteentje of een connector gebruiken voor de verbinding) en breng deze daarna naar de platine van de camera
- Zoek het linker deel van de klemmenstrook van de platine waarop het wisselstroomsymbool staat (een golf)
- verbind de blauwe draad (NEUTRAAL) met de N-klem
- verbind de bruine draad (FASE) met de L-klem
- de aardedraad (GND) is niet nodig

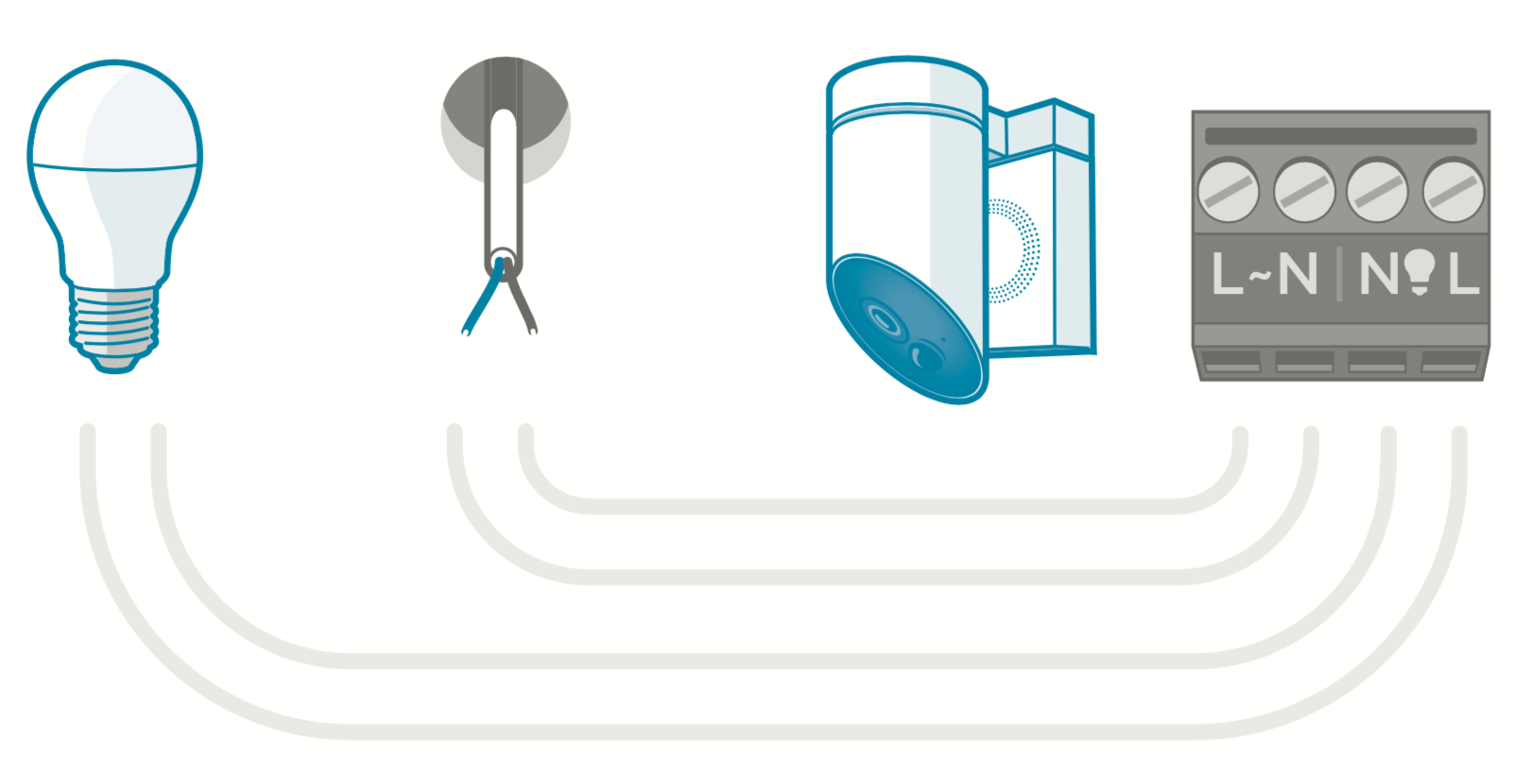

Tweede deel: controle van de verlichting
Om uw verlichting te sturen moet u de platine aansluiten op uw camera :
- neem een tweede netkabel speciaal voor buiten, met dezelfde lengte als de eerste
- zoek het rechterdeel van de klemmenstrook van de platine van de la camera, te herkennen aan een symbool in de vorm van een gloeilamp
- verbind de blauwe draad (NEUTRAAL) met de N-klem
- verbind de bruine draad (FASE) met de L-klem
- de aardedraad (GND) is niet nodig
- breng daarna de kabel naar uw lamp en verbind hem daarmee zodat u hem kunt controleren
Derde deel: afwerken en beveiligen van de bekabeling
Uw bevestigingsplatine moet nu twee aangesloten netkabels hebben:
- de ene zorgt voor de voeding
- met de andere kan uw verlichting worden bediend
U kunt nu:
- uw lamp weer op de oorspronkelijke plaats aansluiten
- de aarde draad (GND) weer aansluiten als u deze had losgekoppeld
- de twee kabels die de lamp met een aan de muur te bevestigen kroonsteentje of verbindingsstukje met de camera verbinden beschermen
- De platine bevestigen
Zodra de 2e stap is beëindigd:
- orden de bekabeling aan de achterkant van de platine en aan de rand bij de verlichting zodat deze plat tegen de muur rust
- met behulp van een kruiskopschroevendraaier bevestigt u de platine met de meegeleverde schroeven aan de muur
- De camera bevestigen
- klem de camera op de bevestigingsplatine
- maak nu de camera vast met de veiligheidsschroef onderaan de platine die u vastdraait met de meegeleverde Allen-sleutel
- Herstel de stroom
Uw camera zit nu vast en u kunt op het paneel de stroom herstellen. Na een paar seconden:
- de camera start en geeft een pieptoon
- de LED aan de voorkant gaat continu blauw branden en daarna blauw knipperen
- uw lamp gaat branden, wat een teken is dat de aansluiting goed is
U kunt hem nu installeren vanaf de Somfy Protect-app zodat u hem kunt controleren.
C. Aansluiting op een stopcontact
- Boor de gaten voor de bevestigingsplatine
Voordat u gaat boren, moet u zich ervan vergewissen dat er geen buizen of elektrische leidingen aanwezig zijn. Houd u aan de lokale regelgeving. Nadat u kennis hebt genomen van de aanlegadviezen en de goede plaats voor de camera hebt vastgesteld:
- Plaatst u de bevestigingsplatine op de definitieve plaats
- Markeer de herkenningspunten van de gaten door middel van een speciaal potlood
- Maak de boorgaten met behulp van een boortje van 5mm
- Doe de pluggen in de gaten
Let op! Bevestig de platine niet meteen aan de muur, u moet hem eerst aansluiten op het stroomnet.
- Sluit de platine aan op het stroomnet

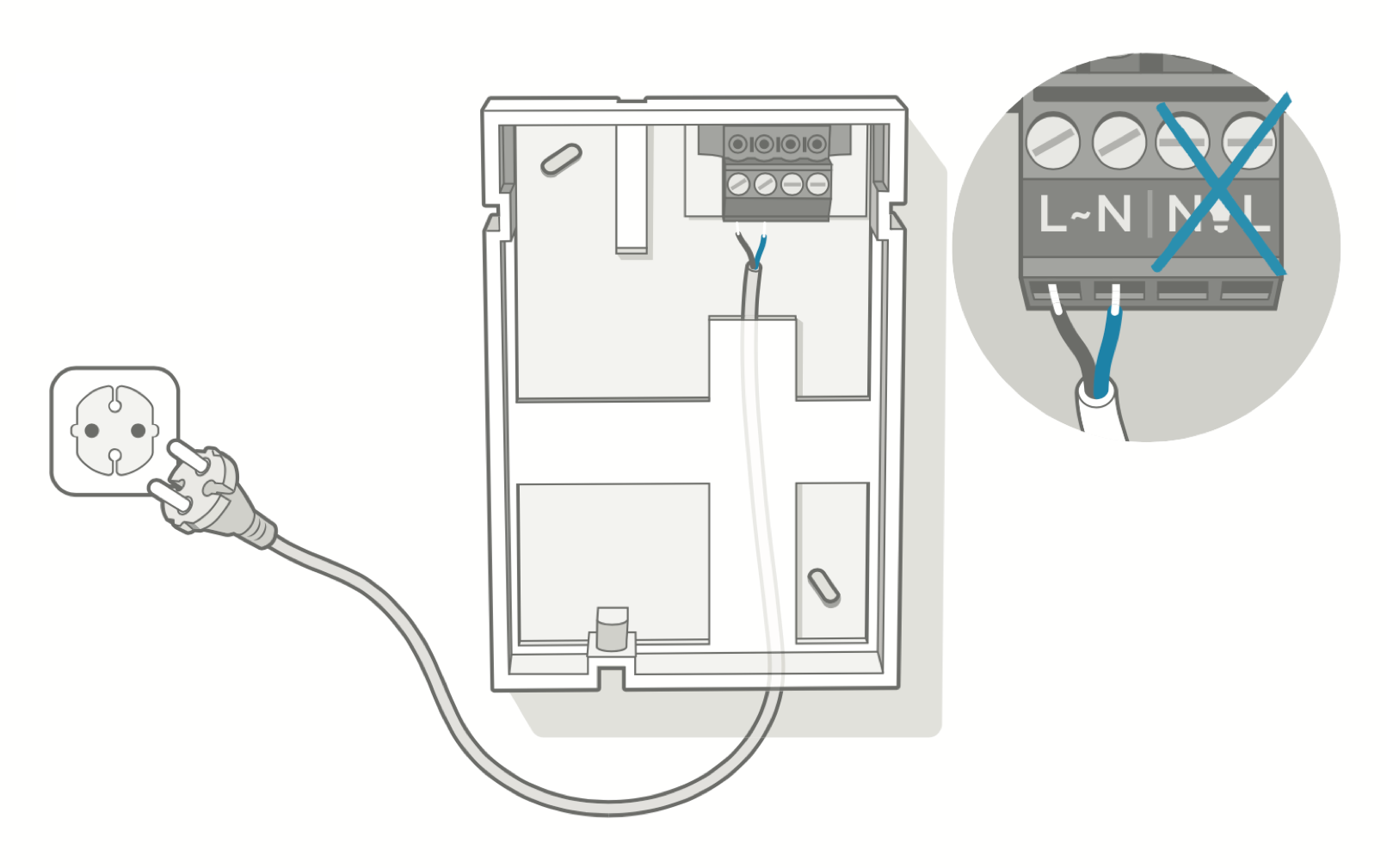

Neem de platine en de aangepaste netkabel:
- Zoek het linker deel van de klemmenstrook van de platine waarop het wisselstroomsymbool staat (een golf)
- verbind de blauwe draad (NEUTRAAL) met de N-klem
- verbind de bruine draad (FASE) met de L-klem
- de aardedraad (GND) is niet nodig
- De platine bevestigen
Zodra de 2e stap is beëindigd:
- orden de bekabeling aan de achterkant van de platine zodat deze plat tegen de muur rust
- met behulp van een kruiskopschroevendraaier bevestigt u de platine met de meegeleverde schroeven aan de muur
- De camera bevestigen
- klem de camera op de bevestigingsplatine
- maak nu de camera vast met de veiligheidsschroef onderaan de platine die u vastdraait met de meegeleverde Allen-sleutel
- Sluit de camera aan
Uw camera zit nu vast en u kunt hen aansluiten door middel van het stopcontact. Na een paar seconden:
- de camera start en geeft een pieptoon
- de LED aan de voorkant gaat continu blauw branden en daarna knipperen
U kunt hem nu installeren vanaf de Somfy Protect-app zodat u hem kunt controleren > Installatie van de Somfy Outdoor Camera vanaf de app
