Installation électrique de la Somfy Outdoor Camera

Votre Somfy Outdoor Camera peut être raccordée électriquement de trois manières :



ATTENTION ! Avant toute manipulation, coupez l'électricité. Intervenir sur une installation électrique présente des risques. Si vous n'êtes pas une personne qualifiée, faites appel à un professionnel.

Avant de commencer, vérifiez les conditions requises pour installer la caméra et le matériel nécessaire > Avant d'installer la Somfy Outdoor Camera



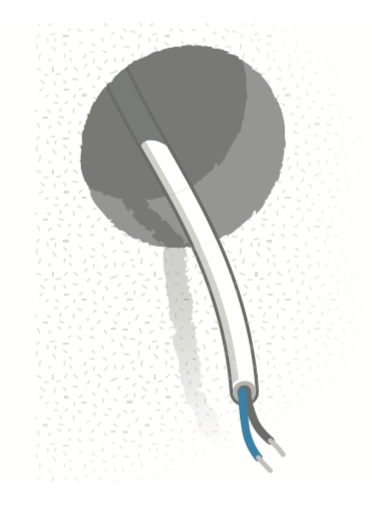

A. Branchement sur une arrivée électrique


1. Percez les trous pour la platine de fixation

Avant de percer, assurez vous de l'absence de canalisations et de câbles électriques encastrés. Respectez l'ensemble des réglementations locales. Après avoir pris connaissance des conseils de pose et déterminé le bon emplacement de la caméra :

  • positionnez la platine de fixation à son emplacement définitif
  • marquez les repères des trous au moyen d'un crayon adapté
  • procédez au perçage à l'aide d'un foret de 5mm

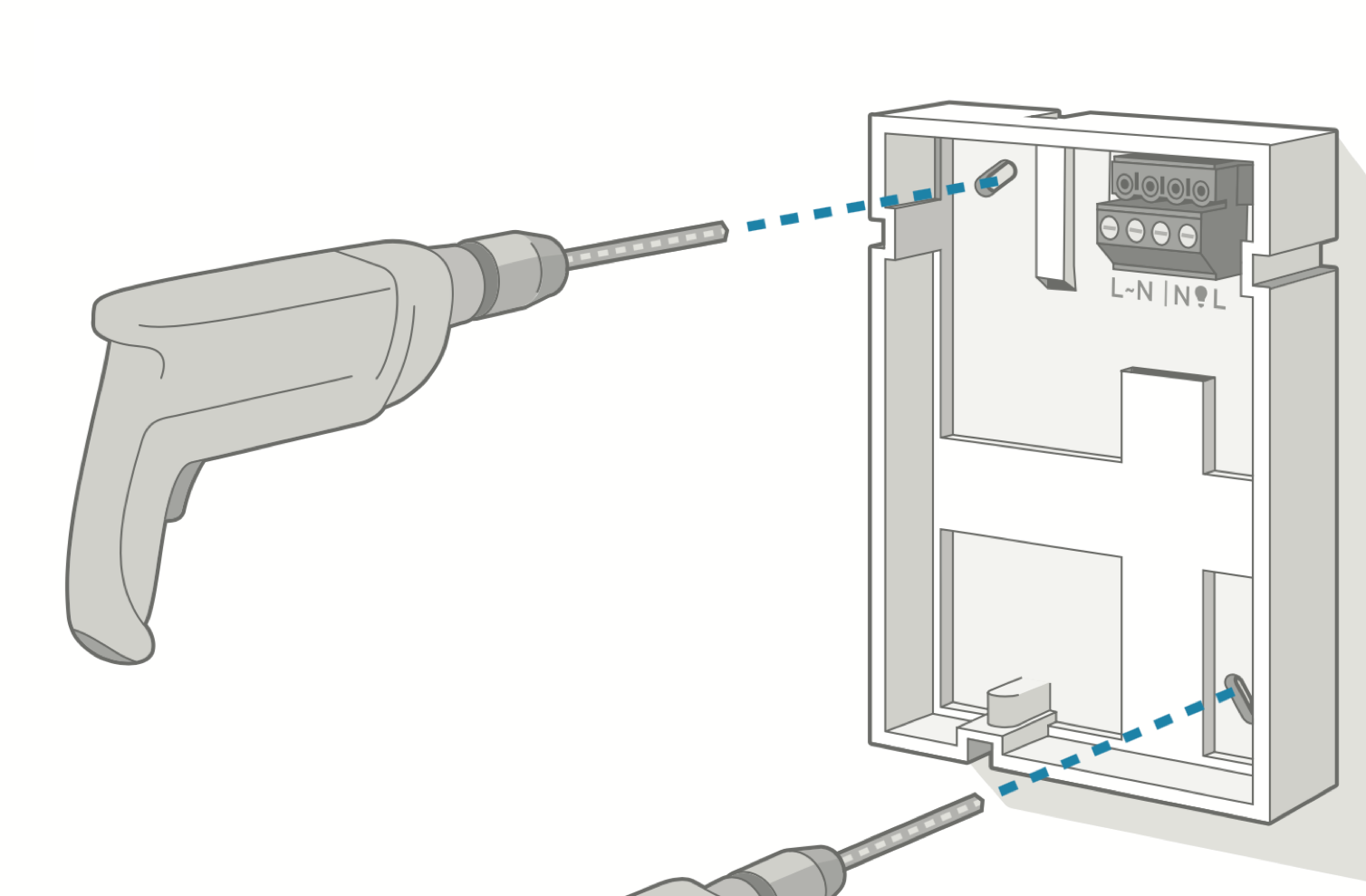

  • insérez les chevilles dans les trous A1platine_.png

Attention ! Ne fixez pas immédiatement la platine au mur, vous devez d'abord la raccorder électriquement.



2. Raccordez électriquement la platine

Munissez vous de la platine et rapprochez-vous de l'arrivée électrique :

  • dégagez l'arrivée électrique
  • préparez les fils électriques
  • identifiez la partie gauche du bornier de la platine repérée par un symbole de courant alternatif (une vague)
  • connectez le fil bleu (NEUTRE) à la borne N
  • connectez le fil marron (PHASE) à la borne L

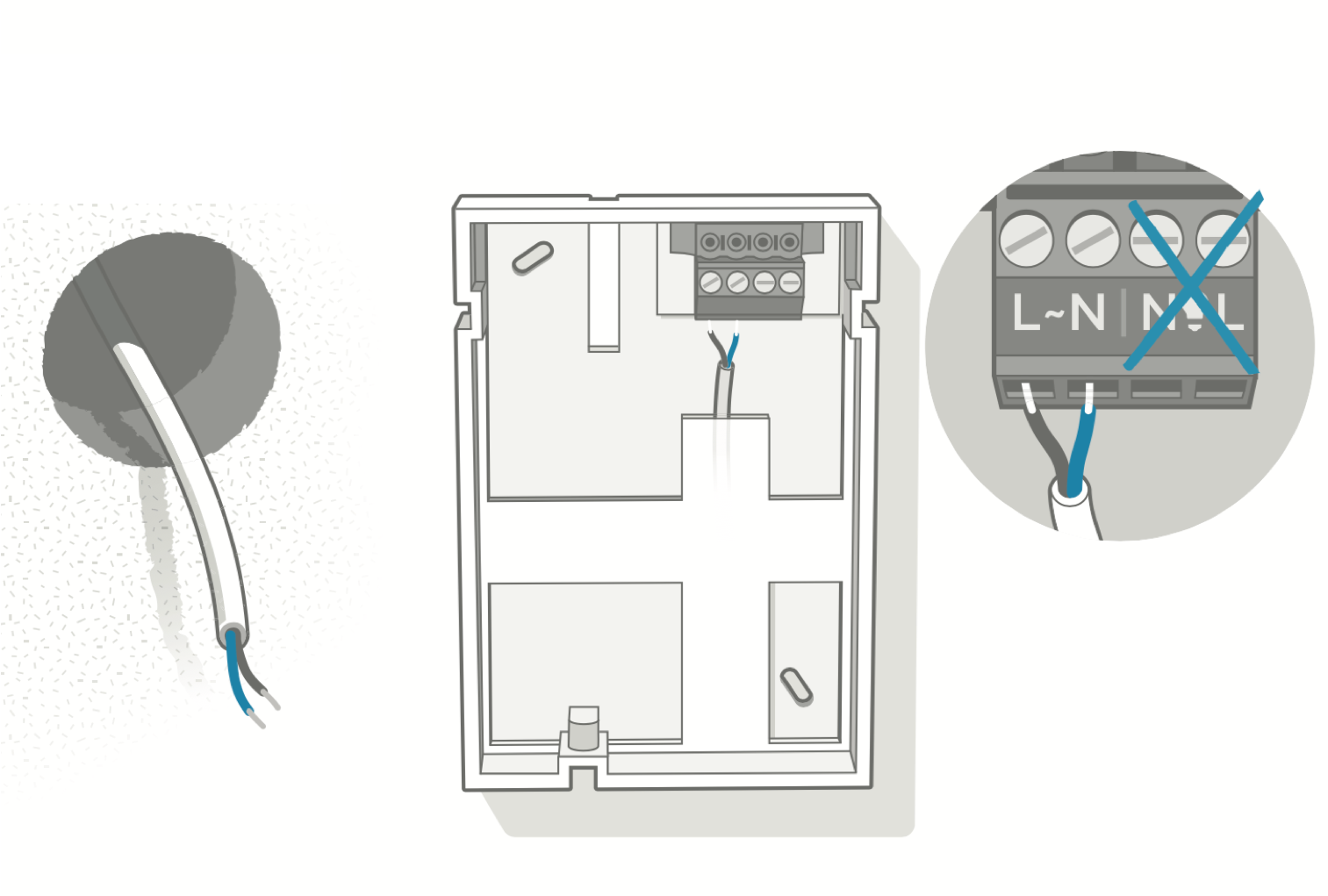

  • le fil de terre (GND) n'est pas nécessaireA2_raccordement.png



3. Fixez la platine

Une fois l'étape 2 terminée :

  • ordonnez le câblage à l'arrière de la platine afin que celle-ci repose bien à plat sur le mur
  • à l'aide d'un tournevis cruciforme, fixez la platine au mur avec les vis fournies




4. Fixez la caméra

  • clipsez la caméra sur sa platine de fixation
  • sécurisez à présent la caméra grâce à la vis de sécurité située sur la partie basse de la platine que vous serrerez à l'aide de la clé Allen fournie




5. Rétablissez le courant

Votre caméra est désormais posée et vous pouvez rétablir le courant au tableau électrique. Après quelques secondes :

  • la caméra va démarrer et émettre un bip
  • la LED en façade va s'allumer en bleu fixe puis va clignoter en bleu

Vous pouvez maintenant l'installer à partir de l'app Somfy Protect afin de pouvoir la contrôler.



B. Raccordement à un éclairage existant

Avant de commencer, vérifiez les conditions requises au raccordement de la caméra à un éclairage existant  Avant d'installer la Somfy Outdoor Camera


1. Percez les trous pour la platine de fixation

Avant de percer, assurez vous de l'absence de canalisations et de câbles électriques encastrés. Respectez l'ensemble des réglementations locales. Après avoir pris connaissance des conseils de pose et déterminé le bon emplacement de la caméra en tenant compte de votre luminaire :

  • positionnez la platine de fixation à son emplacement définitif
  • marquez les repères des trous au moyen d'un crayon adapté
  • procédez au perçage à l'aide d'un foret de 5mm
  • insérez les chevilles dans les trous A1platine_.png

Attention ! Ne fixez pas immédiatement la platine au mur, vous devez d'abord la raccorder électriquement.

2. Raccordez électriquement la platine

Première partie : alimentation électrique de la caméra

  • retirez votre luminaire existant en débranchant son arrivée électrique
  • dégagez les fils électriques pour préparer le câblage
  • munissez-vous d'un câble électrique adapté pour l’extérieur
  • raccordez-le aux fils électriques que vous venez de dégager (vous pouvez utiliser un domino électrique ou connecteur pour faire la jonction) et dirigez-le ensuite vers la platine de la caméra
  • identifiez la partie gauche du bornier de la platine repérée par un symbole de courant alternatif (une vague)
  • connectez le fil bleu (NEUTRE) à la borne N
  • connectez le fil marron (PHASE) à la borne L
  • le fil de terre (GND) n'est pas nécessaireA2_raccordement.png

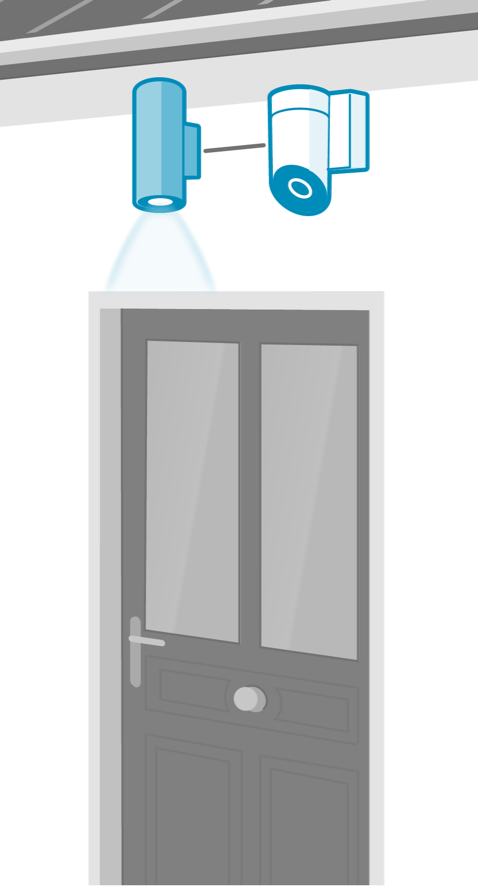

Deuxième partie : contrôle de l’éclairage

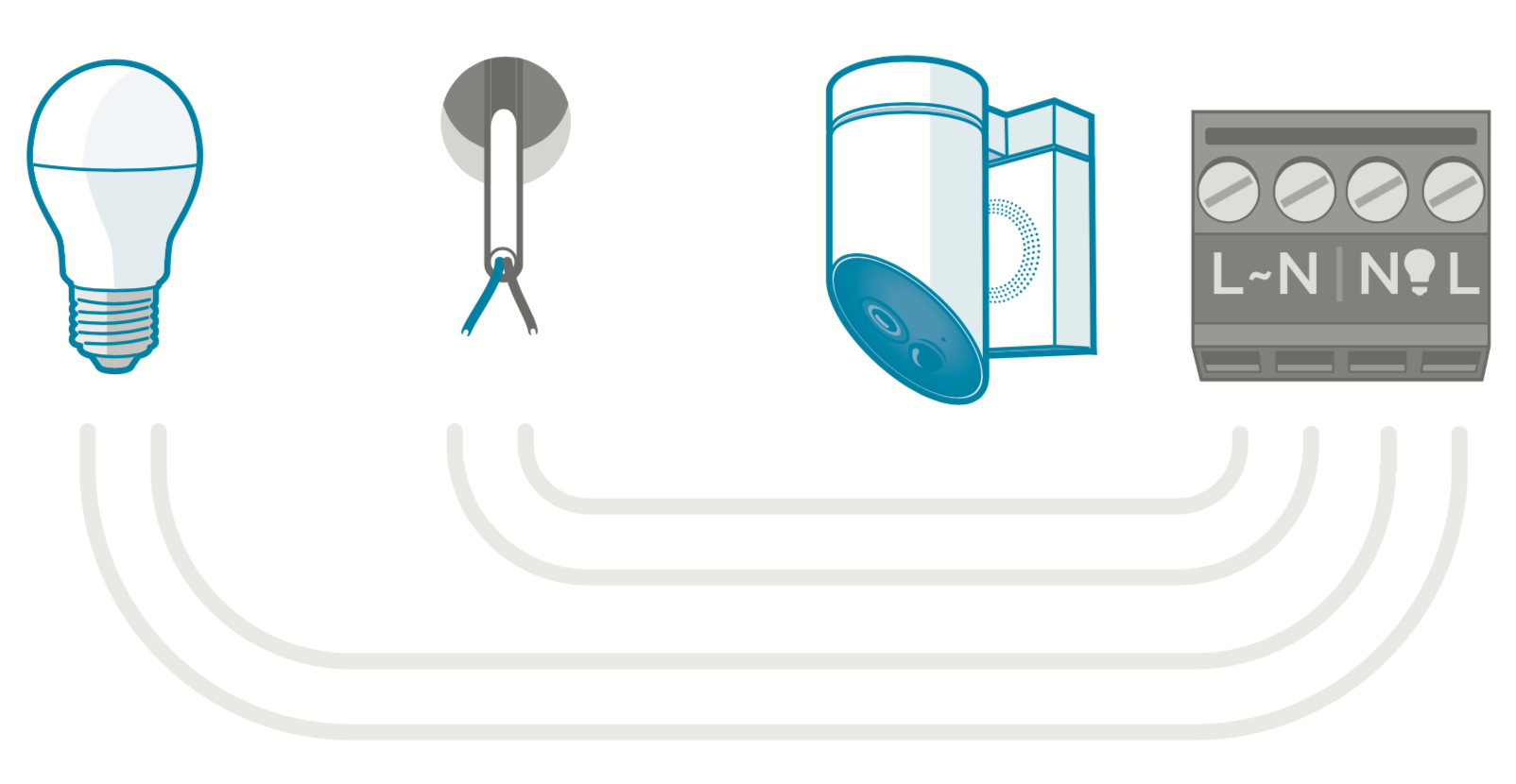

Afin de piloter votre éclairage, vous devez le raccorder à la platine de votre caméra :

  • munissez-vous d'un second câble électrique adapté à l’extérieur, de la même longueur que le premier utilisé
  • identifiez la partie droite du bornier de la platine de la caméra, repérée par un symbole en forme d'ampoule
  • connectez le fil bleu (NEUTRE) à la borne N
  • connectez le fil marron (PHASE) à la borne L
  • le fil de terre (GND) n'est pas nécessaire
  • dirigez ensuite le câble vers votre luminaire et connectez-le à ce dernier afin de pouvoir le contrôler




Troisième partie : finalisation et sécurisation du câblage

Votre platine de fixation doit désormais avoir deux câbles électriques de raccordés :

  • l’un qui l’alimente électriquement
  • l’autre qui permet de piloter votre éclairage

Vous pouvez désormais :

  • refixer votre luminaire à son emplacement d’origine
  • rebrancher le fil de terre (GND) si vous l'avez débranché
  • protéger les deux câbles reliant le luminaire à la caméra au moyen d'une goulotte ou passe câbles à fixer au mur






3. Fixez la platine

Une fois l'étape 2 terminée :

  • ordonnez le câblage à l'arrière de la platine et sur le bord côté éclairage afin que celle-ci repose bien à plat sur le mur
  • à l'aide d'un tournevis cruciforme, fixez la platine au mur avec les vis fournies




4. Fixez la caméra

  • clipsez la caméra sur sa platine de fixation
  • sécurisez à présent la caméra grâce à la vis de sécurité située sur la partie basse de la platine que vous serrerez à l'aide de la clé Allen fournie




5. Rétablissez le courant

Votre caméra est désormais posée et vous pouvez rétablir le courant au tableau électrique. Après quelques secondes :

  • la caméra va démarrer et émettre un bip
  • la LED en façade va s'allumer en bleu fixe puis va clignoter en bleu
  • votre luminaire va s'allumer, signe de son bon raccordement électrique

Vous pouvez maintenant l'installer à partir de l'app Somfy Protect afin de pouvoir la contrôler.





C. Branchement sur une prise électrique

1. Percez les trous pour la platine de fixation

Avant de percer, assurez vous de l'absence de canalisations et de câbles électriques encastrés. Respectez l'ensemble des réglementations locales. Après avoir pris connaissance des conseils de pose et déterminé le bon emplacement de la caméra :

  • positionnez la platine de fixation à son emplacement définitif
  • marquez les repères des trous au moyen d'un crayon adapté
  • procédez au perçage à l'aide d'un foret de 5mm
  • insérez les chevilles dans les trous A1platine_.png

Attention ! Ne fixez pas immédiatement la platine au mur, vous devez d'abord la raccorder électriquement.



2. Raccordez électriquement la platine

Munissez vous de la platine et de votre câble électrique adapté :

  • identifiez la partie gauche du bornier de la platine repérée par un symbole de courant alternatif (une vague)
  • connectez le fil bleu (NEUTRE) à la borne N
  • connectez le fil marron (PHASE) à la borne L

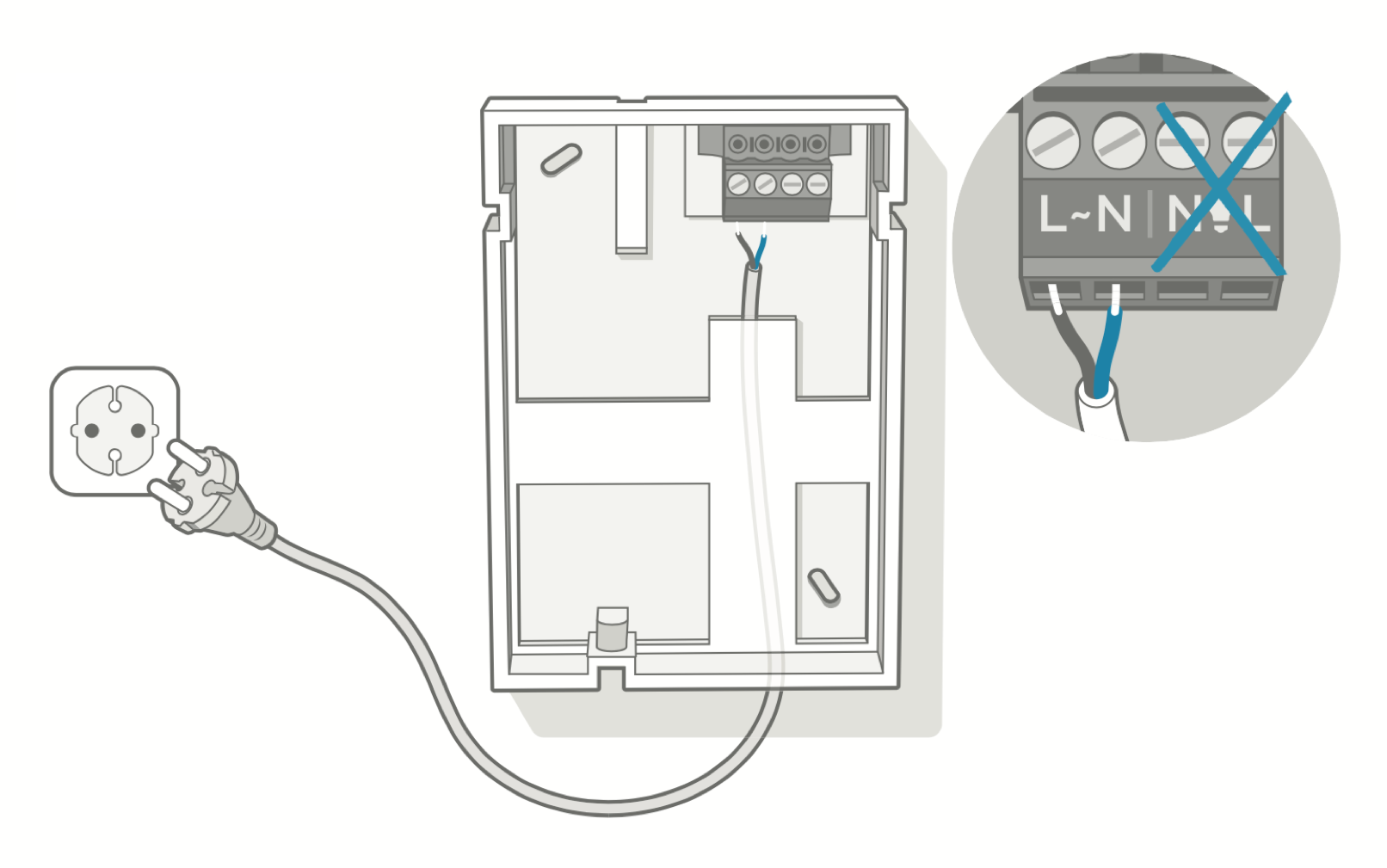

  • le fil de terre (GND) n'est pas nécessaire. raccordement_prise.png



3. Fixez la platine

Une fois l'étape 2 terminée :

  • ordonnez le câblage à l'arrière de la platine afin que celle-ci repose bien à plat sur le mur

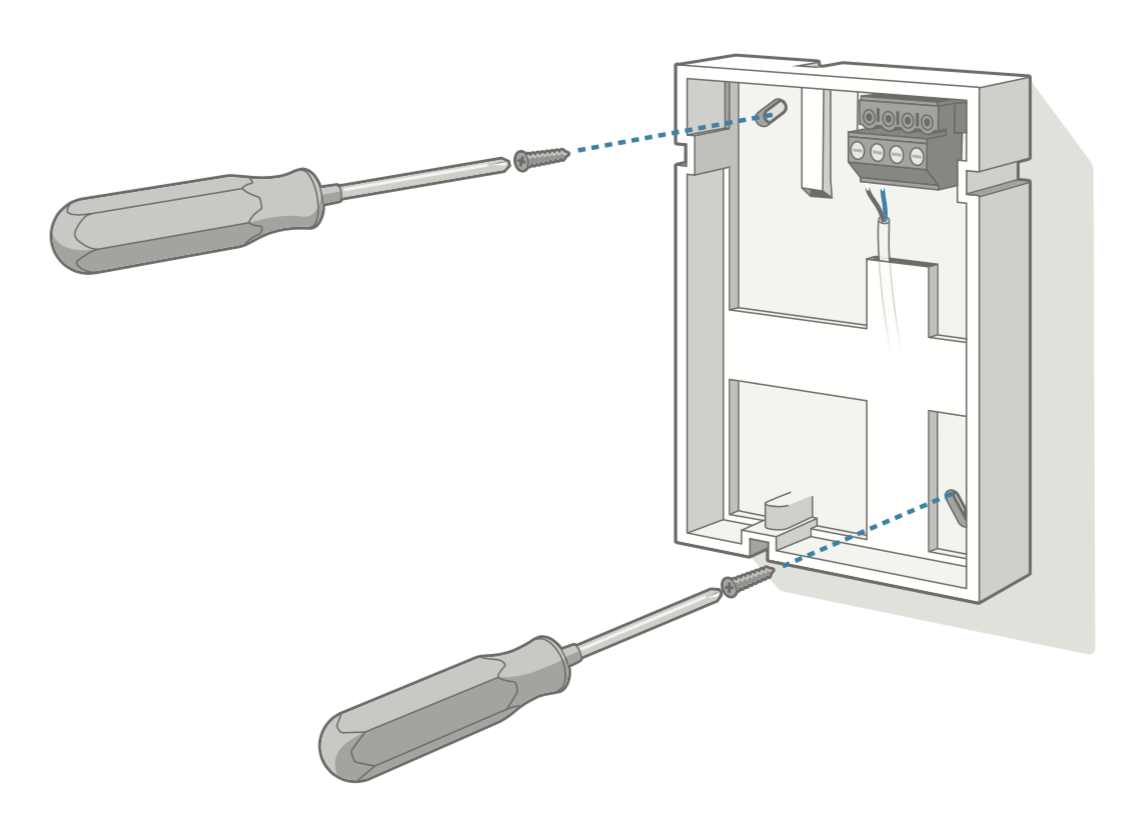

  • à l'aide d'un tournevis cruciforme, fixez la platine au mur avec les vis fourniesFixation_platine.png





4. Fixez la caméra

  • clipsez la caméra sur sa platine de fixation

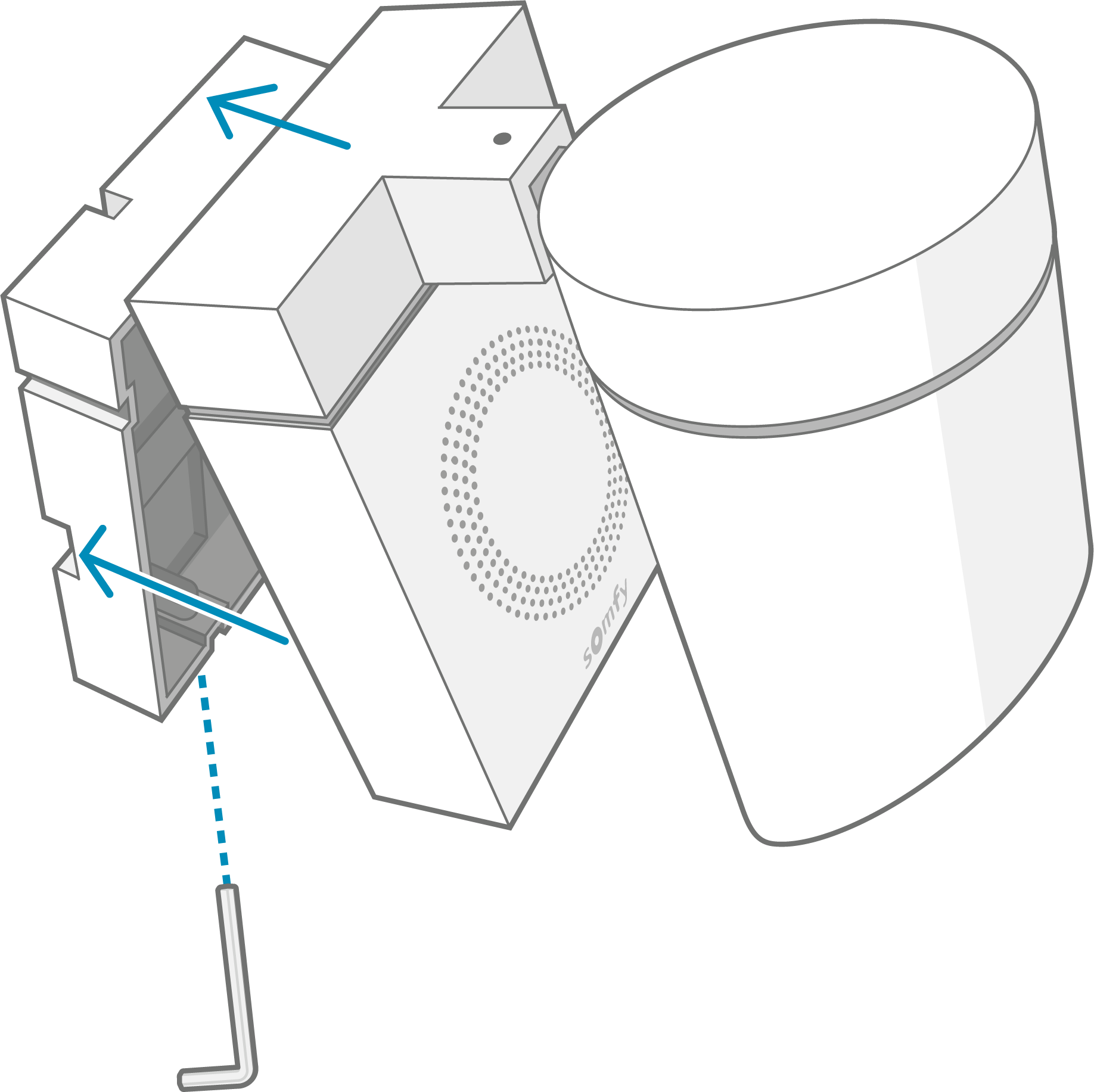

  • sécurisez à présent la caméra grâce à la vis de sécurité située sur la partie basse de la platine que vous serrerez à l'aide de la clé Allen fournie20_A_Fixation_Cam_ra___La_Platine_cle.png



5. Branchez la caméra

Votre caméra est désormais posée et vous pouvez ensuite la brancher à sa prise électrique. Après quelques secondes :

  • la caméra va démarrer et émettre un bip
  • la LED en façade va s'allumer en bleu fixe puis va clignoter

Vous pouvez maintenant l'installer à partir de l'app Somfy Protect afin de pouvoir la contrôler Installation de la Somfy Outdoor Camera depuis l'app
