Su Somfy Outdoor Camera ofrece tres posibilidades de montaje eléctrico.
A. Conexión a una entrada eléctrica
B. Conexión a un sistema de iluminación ya presente
C. Conexión a una toma eléctrica
ATENCIÓN: Antes de realizar cualquier manipulación, corte la electricidad. Los trabajos en una instalación eléctrica conllevan riesgos. Si usted no es una persona cualificada, solicite la asistencia de un profesional
Antes de comenzar, verifique las condiciones requeridas para instalar la cámara y el material necesario > Antes de instalar la Somfy Outdoor Camera
A. Conexión a una entrada eléctrica

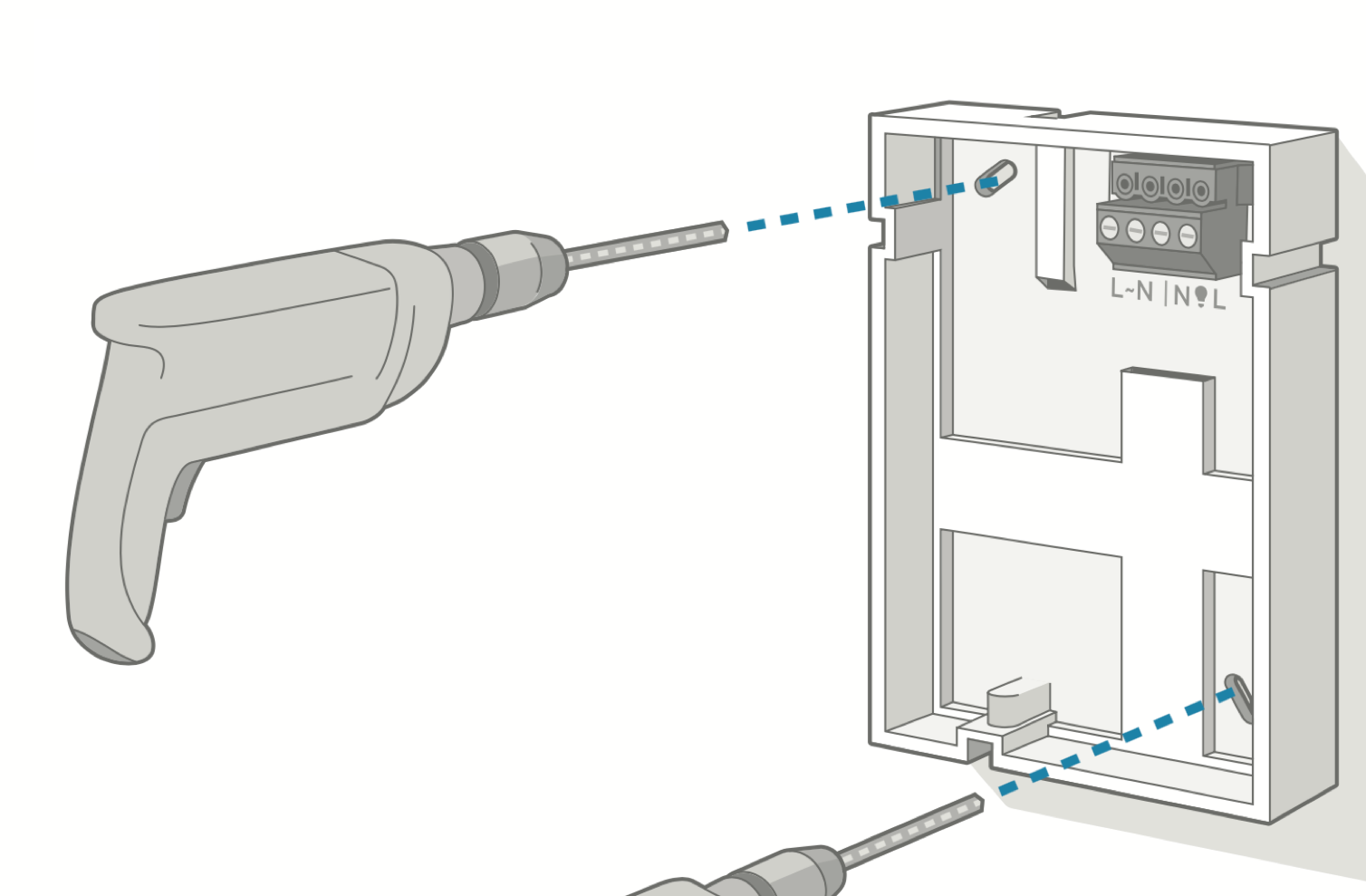

- Perfore los agujeros para la placa de fijación
Antes de taladrar, asegúrese de que no haya tuberías ni cables eléctricos incrustados en la pared. Respete todas las normativas locales. Después de leer los consejos de instalación y determinar la ubicación correcta de la cámara haga lo siguiente:
- Coloque la placa de fijación en su posición definitiva
- Marque la posición de los agujeros con un lápiz adecuado
- Taladre con una broca de 5 mm
- Inserte los tacos en los agujeros
Atención: No fije la placa al muro inmediatamente, debe realizar primero las conexiones eléctricas.

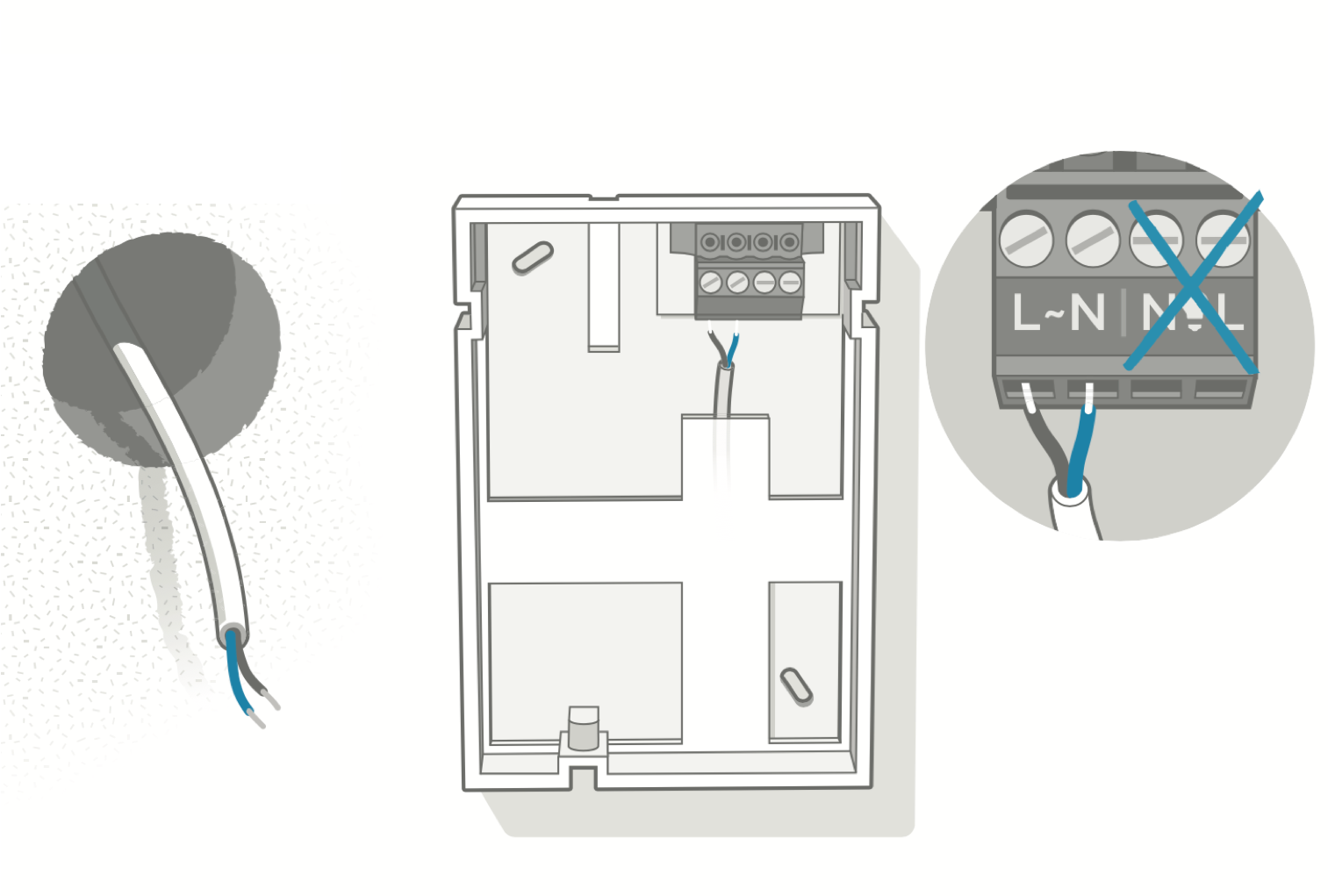

- Realice las conexiones eléctricas de la placa
- Tome la placa y móntela en la entrada eléctrica:
- suelte la entrada eléctrica.

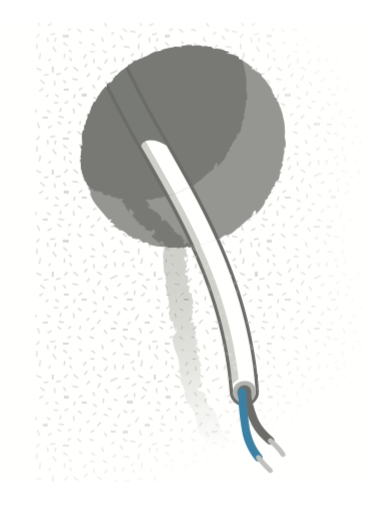

- prepare los hilos eléctricos
- Identifique la parte izquierda de la regleta de la placa, marcada con un símbolo de corriente alterna (una onda)
- Conecte el hilo azul (NEUTRO) al conector N
- Conecte el hilo marrón (FASE) al conector L
- No es necesario usar un cable de tierra (GND)
- Fije la placa
Una vez haya terminado la fase 2:
- Ordene el cableado en la parte posterior de la placa para que repose plana en la pared.

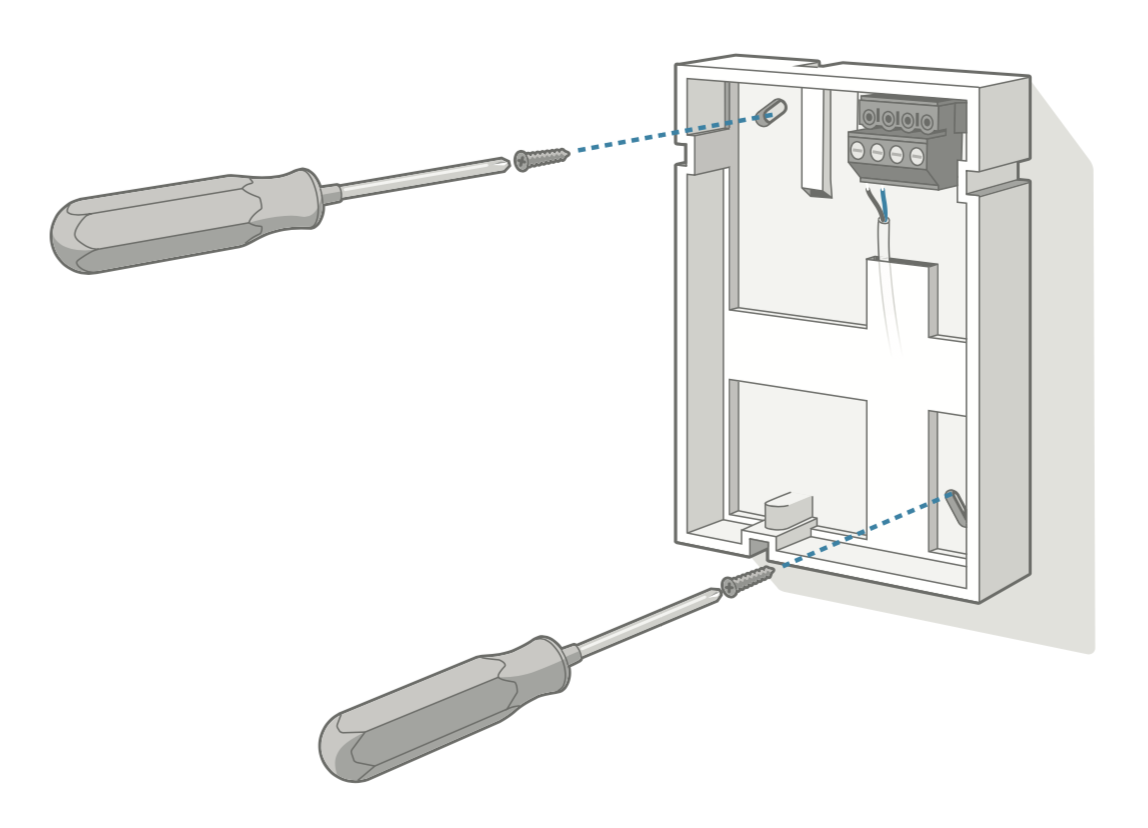

- Con un destornillador Phillips, fije la placa a la pared con los tornillos suministrados.
- Fije la cámara.

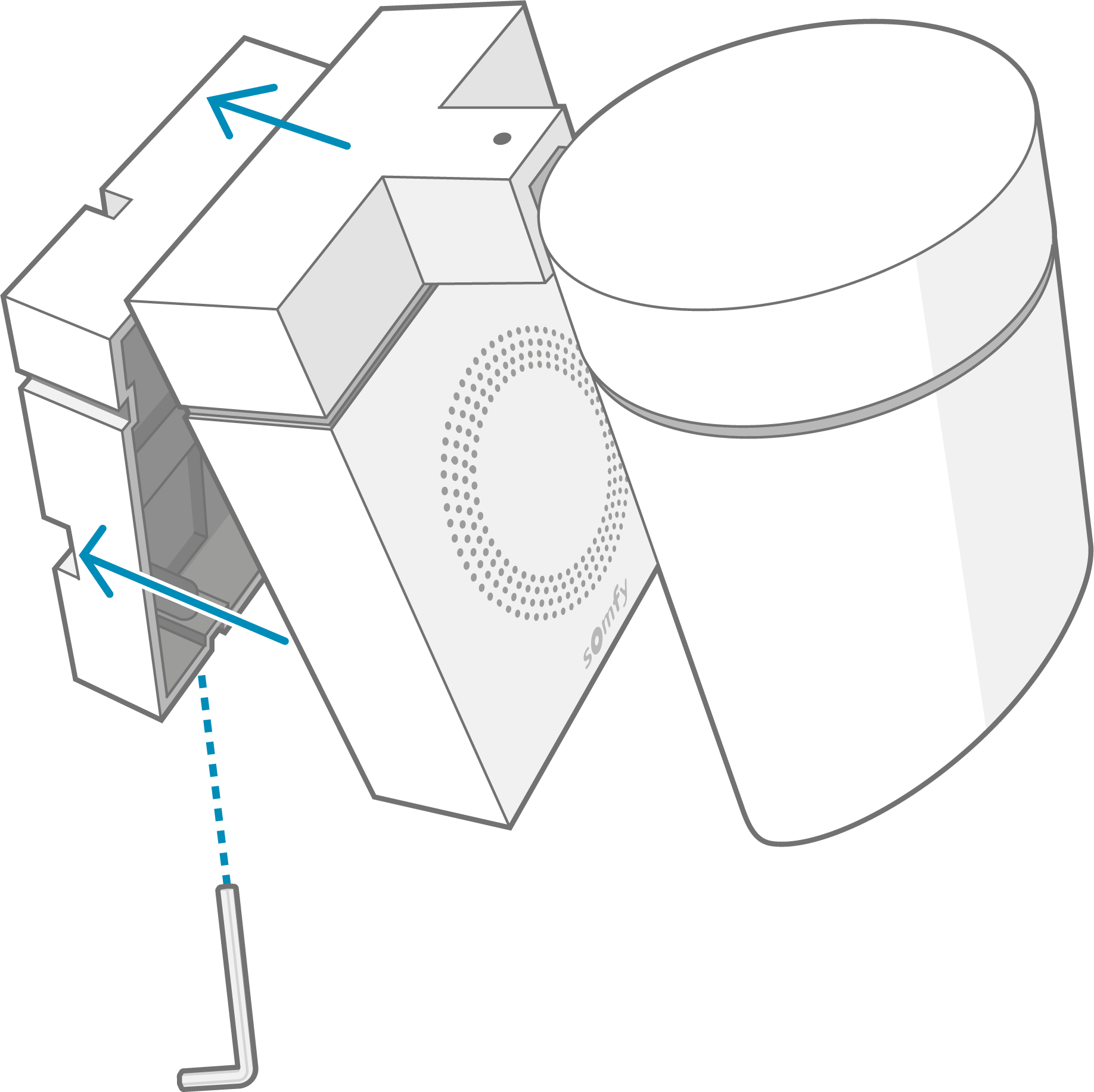

- Enganche la cámara a la placa de fijación
- Fije la cámara con el tornillo de seguridad en la parte inferior de la placa y sujétela con la llave Allen suministrada.
- Vuelva a activar la corriente.
Su cámara queda activada y podrá restablecer la corriente en el tablero eléctrico. Al cabo de unos segundos:
- La cámara se enciende y emite un pitido
- La luz led delantera se enciende con color azul fijo y luego parpadea
Ya puede instalarla con la app Somfy Protect para controlarla.
B. Conexión a un sistema de iluminación ya presente

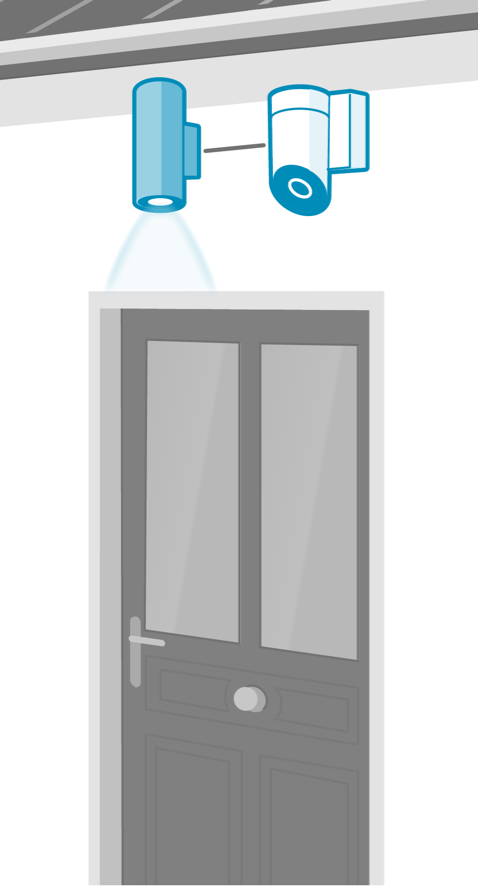

Antes de comenzar, verifique las condiciones requeridas para instalar la cámara a una lámpara ya presente > Antes de instalar la Somfy Outdoor Camera
- Perfore los agujeros para la placa de fijación
Antes de taladrar, asegúrese de que no haya tuberías ni cables eléctricos incrustados en la pared. Respete todas las normativas locales. Después de leer los consejos de instalación y determinar la ubicación correcta de la cámara teniendo en cuenta su lámpara:
- Coloque la placa de fijación en su posición definitiva
- Marque la posición de los agujeros con un lápiz adecuado
- Taladre con una broca de 5 mm
- Inserte los tacos en los agujeros
Atención: No fije la placa al muro inmediatamente, debe realizar primero las conexiones eléctricas.
- Fijación eléctrica de la placa
Primera parte: alimentación eléctrica de la cámara
- Retire la lámpara y desenchufe la entrada eléctrica
- Desconecte los hilos eléctricos para preparar el cableado
- Utilice un cable eléctrico adaptado para el exterior
- Fije los hilos eléctricos que haya soltado (puede usar una regleta eléctrica o conector para hacer la unión) y diríjalos a la placa de la cámara
- Identifique la parte izquierda de la regleta de la placa, marcada con un símbolo de corriente alterna (una onda)
- Conecte el hilo azul (NEUTRO) al conector N
- Conecte el hilo marrón (FASE) al conector L
- No es necesario usar un cable de tierra (GND)

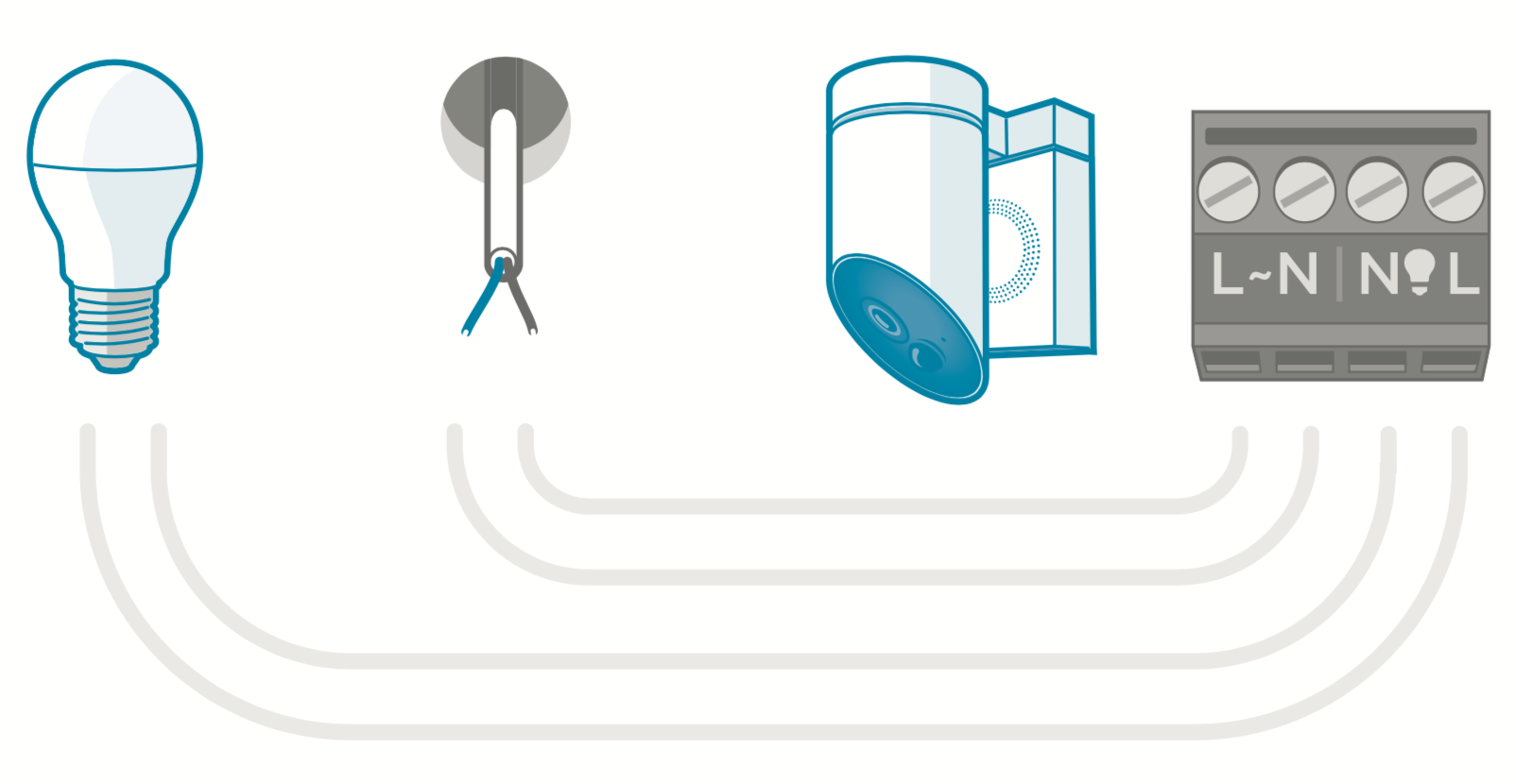

Segunda parte: control de la iluminación
Para operar su lámpara, debe conectarla a la placa de su cámara:
- Tome un segundo cable eléctrico adaptado al exterior, de la misma longitud que el primero utilizado
- Identifique la parte derecha de la regleta de terminales de la placa de la cámara, marcada con el símbolo de una bombilla
- Conecte el hilo azul (NEUTRO) al conector N
- Conecte el hilo marrón (FASE) al conector L
- No es necesario usar un cable de tierra (GND)
- Pase el cable hacia su lámpara y conéctelo a esta para controlarla.
Tercera parte: finalización y fijación del cableado
Su placa de fijación debe tener dos cables eléctricos conectados:
- Uno que provee la alimentación eléctrica.
- Otro que le permite controlar la lámpara.
Ahora puede hacer lo siguiente:
- Volver a fijar la lámpara en su lugar original.
- Volver a conectar el hilo de toma de tierra (GND) si lo había desconectado.
- Proteja los dos cables que unen la lámpara a la cámara mediante una canaleta o un pasacables para fijarlo a la pared
- Fije la placa
Una vez haya terminado la fase 2:
- Ordene el cableado en la parte posterior de la placa y en el borde por el lado de la lámpara para que repose plana en la pared.
- Con un destornillador Phillips, fije la placa a la pared con los tornillos suministrados.
- Fije la cámara.
- Enganche la cámara a la placa de fijación
- Fije la cámara con el tornillo de seguridad en la parte inferior de la placa y sujétela con la llave Allen suministrada.
- Vuelva a activar la corriente.
Su cámara queda activada y podrá restablecer la corriente en el tablero eléctrico. Al cabo de unos segundos:
- La cámara se enciende y emite un pitido
- La luz led delantera se enciende con color azul fijo y luego parpadea
- Su lámpara se iluminará, lo que indica que se ha conectado correctamente
Ya puede instalarla con la app Somfy Protect para controlarla.
C. Conexión a una toma eléctrica
- Perfore los agujeros para la placa de fijación
Antes de taladrar, asegúrese de que no haya tuberías ni cables eléctricos incrustados en la pared. Respete todas las normativas locales. Después de leer los consejos de instalación y determinar la ubicación correcta de la cámara:
- Coloque la placa de fijación en su posición definitiva
- Marque la posición de los agujeros con un lápiz adecuado
- Taladre con una broca de 5 mm
- Inserte los tacos en los agujeros
Atención: No fije la placa al muro inmediatamente, debe realizar primero las conexiones eléctricas.
- Fijación eléctrica de la placa

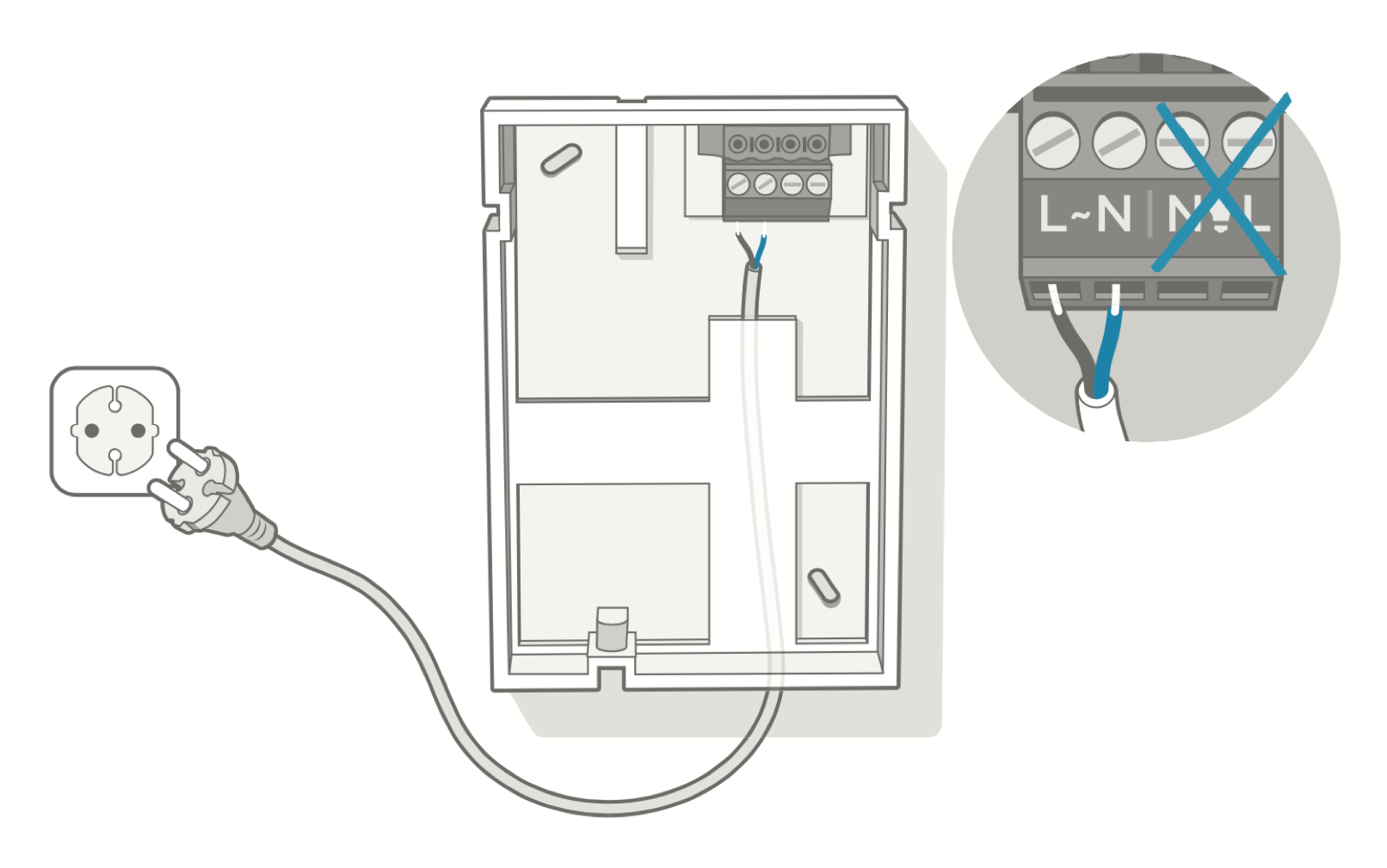

Tome la placa y el cable eléctrico adaptado:
- Identifique la parte izquierda de la regleta de la placa, marcada con un símbolo de corriente alterna (una onda)
- Conecte el hilo azul (NEUTRO) al conector N
- Conecte el hilo marrón (FASE) al conector L
- No es necesario usar un cable de tierra (GND).
- Fije la placa
Una vez haya terminado la fase 2:
- Ordene el cableado en la parte posterior de la placa para que repose plana en la pared.
- Con un destornillador Phillips, fije la placa a la pared con los tornillos suministrados.
- Fije la cámara.
- Enganche la cámara a la placa de fijación
- Fije la cámara con el tornillo de seguridad en la parte inferior de la placa y sujétela con la llave Allen suministrada.
- Conecte la cámara
La cámara ya está instalada y puede conectarla a su toma de corriente. Al cabo de unos segundos:
- La cámara se enciende y emite un pitido
- La luz led delantera se enciende con color azul fijo y luego parpadea en azul.
Ya puede instalarla con la app Somfy Protect para controlarla. > Instalación de la Somfy Outdoor Camera mediante la app
